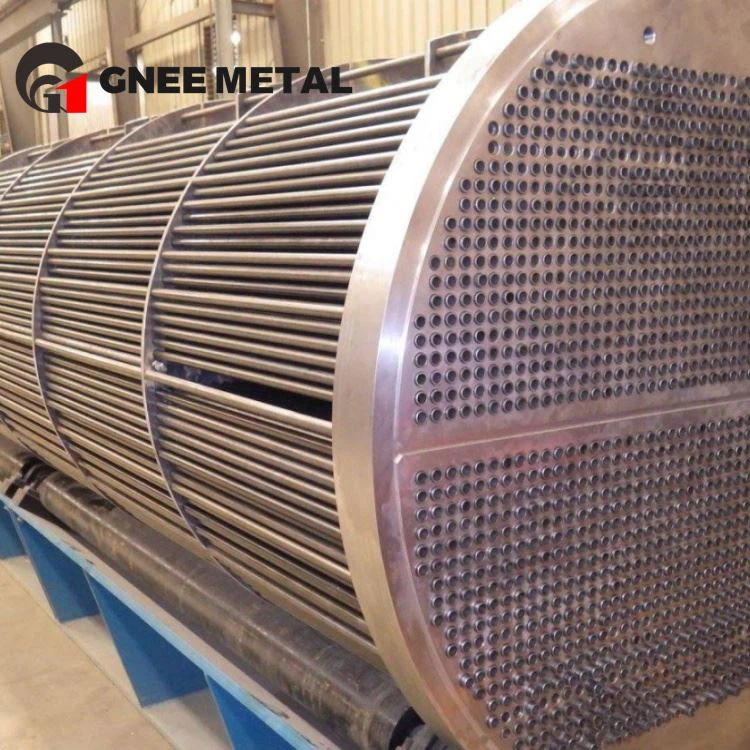

Tiub Penukar Haba Nikel Kuprum (C70600/C71500)



Dalam kejuruteraan marin dan sektor minyak dan gas luar pesisir, sifat kakisan air laut yang berterusan memerlukan bahan yang melampaui aloi standard.Tiub penukar haba nikel tembagapenyelesaian, khususnyaC70600 (90/10)danC71500 (70/30), telah menjadi penanda aras industri untuk ketahanan dan kecekapan haba. Sebagai pengkhususanpengeluar tiub penukar haba nikel tembaga, kami menghasilkan tiub lancar yang direka bentuk untuk membentuk filem oksida pelindung semula jadi, memastikan kebolehpercayaan-jangka panjang dalam-persekitaran air laut berkelajuan tinggi.

Dapatkan Sebut Harga Keutamaan Anda Hari Ini



Dua yang paling biasatiub penukar haba nikel tembagaaloi ialahC70600 (90/10)danC71500 (70/30). Jadual di bawah menunjukkan perbezaan untuk membantu anda memilih aloi yang sesuai untuk andapenukar haba shell dan tiub.

Harta benda	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Komposisi Nominal	90% Kuprum, 10% Nikel, 1.4% Besi, 0.8% Mangan	70% Kuprum, 30% Nikel, 0.5% Besi, 0.5% Mangan
Kekuatan Tegangan (min)	45,000 psi (310 MPa)	60,000 psi (415 MPa)
Kekuatan Hasil (min)	15,000 psi (105 MPa)	25,000 psi (170 MPa)
Kekonduksian Terma	29 BTU/(jam·ft· darjah F) (50 W/m·K)	17 BTU/(jam·ft· darjah F) (29 W/m·K)
Had Halaju Air Laut	Sehingga 3.5 m/s (11.5 kaki/s)	Sehingga 4.5 m/s (15 kaki/s)
Rintangan Kakisan	Sangat baik untuk air laut umum	Lebih unggul untuk-halaju tinggi, masam atau air laut tercemar
Kos Relatif	Sederhana-Tinggi	Tertinggi
Aplikasi Terbaik	kondenser penukar haba, penyejat tiub shelldi atas kapal, platform luar pesisir	Pemeluwap loji janakuasa,dandang penukar habadengan-suhu tinggi air laut, perkhidmatan gas masam



Bila hendak memilih C70600:

Penyejukan air laut am pada kapal dan platform luar pesisir

tiub penukar haba tembaga vs cupronickel – C70600adalah jawapan standard untuk kebanyakan tugas marin

Belanjawan-projek sedar yang masih memerlukan rintangan kakisan yang sangat baik



Bila hendak memilih C71500:

-air laut berkelajuan tinggi melebihi 3.5 m/s

Air laut tercemar atau payau dengan hidrogen sulfida

Suhu-tinggipenukar haba shell dan tiubaplikasi (melebihi 120 darjah / 250 darjah F)

Perkhidmatan gas masam atau ammonia di manakakisan tiub penukar haba tembagaadalah risiko yang diketahui

Permohonan yang memerlukan maksimumjangka hayat tiub penukar haba tembaga(30+ tahun)



Untuk terperincitiub penukar haba tembaga vs keluli tahan karatperbandingan dalam air laut,C70600danC71500mengatasi kebanyakan gred tahan karat dalam ketahanan terhadap kakisan celah dan pitting.

Hantar Keadaan Air Laut Anda



Rintangan kakisan hakisan yang sangat baik

Air laut pada halaju melebihi 1.5 m/s terhakisC12200danC44300. C70600pemegang tiub sehingga3.5 m/s. C71500pemegang tiub sehingga4.5 m/s. Ini bermakna lebih kecildiameter paip penukar habadan pekali pemindahan haba yang lebih tinggi.



Rintangan biofouling semulajadi

Permukaan nikel tembaga membebaskan ion kuprum yang menghalang lampiran teritip dan kupang. Atiub penukar haba nikel tembagaberkas memerlukan pembersihan yang kurang kerap daripada keluli tahan karat atau titanium.



Kebolehfabrikan yang baik

C70600danC71500boleh bengkok kepenukar haba tiub ukonfigurasi, digulung ke dalamkepingan tiub, dan dikembangkan menggunakan standardpengembangan tiub penukar habaperalatan.



Jangka hayat yang terbukti

Jangka hayat tiub penukar haba tembagauntukC70600dalam air laut yang bersih ialah20 hingga 30 tahun. UntukC71500, harapkan30+ tahun. Banyak kapal tentera laut beroperasitiub penukar haba nikel tembagaberkas selama 40 tahun dengan kimia air yang betul.



Aplikasi biasa untuk tiub penukar haba nikel tembaga:

kondenser penukar habadi atas kapal, kapal selam, dan platform luar pesisir

penyejat tiub shelldalam loji penyahgaraman

kondenser tiub udalam loji kuasa

penukar haba hvacpada kapal laut

dandang penukar habapemanas air suapan

penukar haba shell dan tiubdalam loji kimia memproses cecair menghakis



Kami membekalkanC70600danC71500bukan sahaja tiub lurus kosong, tetapi sebagai komponen siap sedia untuk dipasang ke dalam andapenukar haba shell dan tiub. Di bawah adalah tawaran lengkap kami.

Tiub Nikel Kuprum Lurus Kosong

Parameter	C70600 (90/10)	C71500 (70/30)	Permohonan Biasa
OD – 5/8 inci (15.88mm)	Dalam stok	Dibuat mengikut pesanan	Marinpenukar haba hvac, kereta penukar habapenyejuk
OD – 3/4 inci (19.05mm)	Dalam stok	Stok terhad	tiub penukar haba tembaga od 19mm– paling biasa untuk kondenser marin
OD – 1 inci (25.4mm)	Dalam stok	Dibuat mengikut pesanan	penyejat tiub shell, loji kuasakondenser tiub u
OD – 1.25 inci (31.75mm)	Dibuat mengikut pesanan	Dibuat mengikut pesanan	besarpenukar haba shell dan tiub
OD – 1.5 inci (38.1mm)	Dibuat mengikut pesanan	Dibuat mengikut pesanan	Sistem air laut aliran tinggi-
Ketebalan Dinding	0.7mm – 3.0mm	0.7mm – 3.0mm	Dinding yang lebih tebal untuk risiko hakisan yang tinggi
Panjang	1m – 30m	1m – 30m	Stok 6m standard; dipotong mengikut panjang tepat tersedia
Toleransi (OD)	±0.05mm	±0.05mm	BertemuASTM B111 pdfkeperluan



Tiub Nikel Kuprum Bengkok U

Kami mengeluarkanpenukar haba tiub ukomponen dalamC70600danC71500padaBengkok mandrel CNCuntuk memastikan jejari yang konsisten, tiada bujur dan tiada pemarkahan dalaman.



Parameter	C70600 (90/10)	C71500 (70/30)
OD – 5/8 inci (15.88mm)	Dalam stok	Dibuat mengikut pesanan
OD – 3/4 inci (19.05mm)	Dalam stok	Stok terhad
OD – 1 inci (25.4mm)	Dalam stok	Dibuat mengikut pesanan
OD – 1.25 inci (31.75mm)	Dibuat mengikut pesanan	Dibuat mengikut pesanan
OD – 1.5 inci (38.1mm)	Dibuat mengikut pesanan	Dibuat mengikut pesanan
Ketebalan Dinding	0.7mm – 2.5mm	0.8mm – 2.5mm
Jejari Selekoh Minimum (Garisan Tengah)	1.5 x OD	2.0 x OD
Panjang Kaki (Bahagian Lurus)	500mm – 12,000mm	500mm – 12,000mm
Sudut Bengkok	180 darjah (standard U)	180 darjah (standard U)
Panjang Tangen (Selepas Bengkok)	25mm – 100mm	25mm – 100mm



Jejari U Bend Standard untuk OD Biasa (C70600):

Tiub OD	CLR Minimum (Jejari Garis Tengah)	CLR Stok Standard
5/8 inci (15.88mm)	23.8mm (1.5 x OD)	25mm, 30mm, 38mm
3/4 inci (19.05mm)	28.6mm (1.5 x OD)	30mm, 38mm, 45mm
1 inci (25.4mm)	38.1mm (1.5 x OD)	40mm, 50mm, 60mm
1.25 inci (31.75mm)	47.6mm (1.5 x OD)	50mm, 60mm, 75mm
1.5 inci (38.1mm)	57.2mm (1.5 x OD)	60mm, 75mm, 90mm



Untuk C71500, darab jejari di atas dengan 1.33 (minimum 2.0 x OD).



Pilihan Tiub U Bend:

Panjang kaki yang sama– kedua-dua kaki sama (paling biasa untukpenukar haba berkas u tiub)

Panjang kaki tidak sama– untuk khususkepingan tiubsusun atur

Tangen panjang– bahagian lurus dilanjutkan selepas selekoh untuktiub penukar haba bergolekke dalam satu saatkepingan tiub

tangen pendek– bahagian lurus minimum untuk padatkondenser tiub ureka bentuk



Spesifikasi Kualiti U Bend:

Ovality selepas membongkok:Kurang daripada 5% daripada OD

Penipisan dinding di puncak selekoh:Kurang daripada 10% daripada ketebalan dinding nominal

Kemasan permukaan:Tiada retakan, pemarkahan atau riak yang kelihatan di bawah pembesaran 10x

Penyepuhlindapan melegakan tekanan:Tersedia atas permintaan untukkakisan tiub penukar haba tembagapencegahan dalam ammonia atau perkhidmatan masam



Pra-Bukuan Tiub Nikel Kuprum Buatan

Kami mengumpulkan andatiub C70600atautiub C71500ke dalam berkas lengkap sedia untuk dimasukkan ke dalam cangkerang sedia ada anda.

Jenis Himpunan	Penerangan	Aplikasi Biasa
Himpunan Tiub U	Penukar haba tiub Udanpenukar haba berkas u tiubdengan selekoh mandrel CNC. Jejari selekoh minimum 1.5 x OD untukC70600, 2.0 x OD untukC71500.	Marinkondenser penukar haba, kondenser tiub upada kapal
Ikatan Tiub Lurus	Lurustiub penukar haba nikel tembagadengan kedua-dua hujung disediakan untuktiub penukar haba bergolek.	Penukar haba cangkerang dan tiubdengan berkas boleh tanggal
Himpunan Tiub Bersirip	Tiub bersirip tembaga untuk penukar habadengan sirip rendah integral atau sirip tinggi masukC70600atauC71500.	Udara-disejukkanpenukar haba hvac, udara penukar habasistem dalam persekitaran marin
Ikatan Penyejat Tiub Shell	Ikatan khusus dengan tiub permukaan yang dipertingkatkan untuk tugas mendidih.	Penyejat tiub shelldalam penyejukan atau penyahgaraman



Tiub Bersirip Nikel Kuprum

Untuk aplikasi yang cecair sisinya-adalah udara atau gas, kami tawarkantiub bersirip tembaga untuk penukar habadalamC70600danC71500.

Jenis Sirip	Tiub Asas OD	Ketumpatan Sirip	Permohonan
Sirip Rendah Integral (Jenis L-)	5/8", 3/4", 1"	16 – 40 sirip/inci	Air laut-disejukkanpenukar haba hvac, kondenser penukar haba
Sirip Tinggi (Tersemperit)	3/4", 1"	8 – 11 sirip/inci	Udara-disejukkanpenukar haba shell dan tiubdi platform luar pesisir
Permukaan Dipertingkat (E-Jenis)	5/8", 3/4"	26 – 52 sirip/inci	banjirpenyejat tiub shelldengan bahagian kulit air laut

Nota:Tiub bersirip masukC71500tersedia tetapi memerlukan masa pendahuluan yang lebih lama kerana kekuatan aloi yang lebih tinggi.



Kelengkapan Nikel Kuprum dan Komponen Kepingan Tiub

A tiub penukar haba nikel tembagahanya boleh dipercayai seperti sambungannya. Kami membekalkan komponen yang sepadan untuk lengkappenukar haba shell dan tiubperhimpunan.

Komponen	Pilihan Bahan	Penerangan
Lembaran Tiub	C70600, C71500, Loyang Tentera Laut, Gangsa Aluminium	Digerudi untuk andapadang tiubdan susun atur. Serasi denganpengembangan tiub penukar habadantiub bergolek.
U-Sokongan Bengkok	C70600atau Keluli Tahan Karat 316L	Menghalang getaran tiub masukpenukar haba berkas u tiubperhimpunan.
Anod Pengorbanan	Aluminium atau Zink	Dilampirkan kepadakepingan tiubuntuk mencegahkakisan tiub penukar haba tembagadalam perkhidmatan air laut yang teruk.
Topi Akhir dan Ferrules	C70600	Melindungi hujung tiub daripada hakisan hakisan pada-alur masuk halaju tinggi.
Plat Sekat	C70600atau Naval Brass	Menyokong tiub dan mengarahkan aliran sisi-kerang masukpenukar haba shell dan tiub.
Gasket Pengedap	EPDM, Viton, atau Neoprena	Untuk pengedap helaian tiub-ke-tiub dalam reka bentuk kepingan tiub berganda.

Bagaimana untuk membengkokkan tiub penukar haba nikel tembaga

Aloi nikel tembaga memerlukan lebih banyak daya untuk dibengkokkan daripadaC12200. Gunakan abengkok mandreldengan jejari selekoh minimum sebanyak1.5 x ODuntukC70600dan2.0 x ODuntukC71500. Untuk apenukar haba tiub u, kami mengesyorkan lenturan kilang daripada lenturan medan.



Cara mengimpal tiub penukar haba nikel tembaga

Untukcara mengimpal tiub penukar haba kuprumdalamC70600atauC71500:

gunaLogam pengisi CuNi(ERCuNi untuk C70600, ERCuNi-2 untuk C71500)

Kimpalan TIG dengan pembersihan argon

Prapanas tidak diperlukan tetapi suhu interpass hendaklah kekal di bawah 150 darjah (300 darjah F)

Rawatan haba-pasca kimpalan tidak diperlukan

Memateri juga boleh dilakukan denganBCuP-5pengisi, tetapi sambungan yang dikimpal lebih kuat untuk-tekanan tinggipenukar haba shell dan tiubaplikasi.



Tiub penukar haba bergolek dan mengembangkan

tiub C70600dantiub C71500gulung dan kembang sama seperti aloi kuprum yang lain. Gunakan kalkulator tork bergolek khusus untuk nikel tembaga. Kekuatan yang lebih tinggi daripadaC71500memerlukan lebih kurang20-30% lebih tork bergolekdaripadaC70600.



Reka bentuk kepingan tiub penukar haba

Untuktiub penukar haba nikel tembaga, yangkepingan tiubsepatutnyatembaga tentera laut, gangsa aluminium, ataunikel tembagauntuk mengelakkan kakisan galvanik. Elakkan kepingan tiub keluli tahan karat atau keluli karbon dengan tiub nikel kuprum.



Bagaimana untuk membersihkan tiub penukar haba tembagadiperbuat daripada nikel tembaga memerlukan penjagaan untuk memelihara lapisan oksida pelindung.



Pembersihan kimia:

gunamenghalang asid sitrikatauasid sulfamikuntuk penyingkiran skala

Jangan sekali-kali menggunakan asid hidroklorik– ia menyerang nikel tembaga

Untuk biofouling, gunakanklorin dioksidaataupengklorinanpada tahap terkawal (baki di bawah 0.5 ppm)



Pembersihan mekanikal:

gunaberus nilonataugetah-sistem pembersihan peluru

Jangan sekali-kali menggunakan berus keluli atau pengikis logam - mereka mengeluarkan filem pelindung

Untukcara membersihkan tiub penukar haba tembagaberkas denganpenukar haba tiub ugeometri, gunakan berus aci fleksibel yang direka khas



Langkah-langkah pencegahan:

Kekalkan halaju air laut di atas1.5 m/suntuk mengelakkan pengendapan mendapan

Elakkan halaju di bawah0.5 m/syang membolehkan lampiran biofouling

Untukkakisan tiub penukar haba tembagamemantau, memasang kupon kakisan dalam sistem



Jangka hayat tiub penukar haba tembagauntukC70600dalam perkhidmatan air laut-yang diselenggara dengan baik ialah20 hingga 30 tahun. UntukC71500, harapkan30+ tahun.



Apakah tiub penukar haba nikel tembaga?

A tiub penukar haba nikel tembagaialah tiub lancar yang diperbuat daripada kuprum-aloi nikel, biasanyaC70600 (90/10)atauC71500 (70/30). Ia direka khusus untukpenukar haba shell dan tiub, kondenser penukar haba, danpenyejat tiub shellaplikasi dalam air laut dan persekitaran yang menghakis.



Apakah perbezaan antara C70600 dan C71500?

C70600mengandungi 90% kuprum dan 10% nikel.C71500mengandungi 70% kuprum dan 30% nikel.C71500mempunyai kekuatan yang lebih tinggi, rintangan hakisan yang lebih tinggi (sehingga 4.5 m/s vs 3.5 m/s), dan lebih lamajangka hayat tiub penukar haba tembaga, tetapi kekonduksian haba yang lebih rendah dan lebih tinggiharga tiub penukar haba tembaga.



Mengapa menggunakan nikel tembaga dan bukannya keluli tahan karat untuk air laut?

Dalamtiub penukar haba tembaga vs keluli tahan karatperbandingan untuk air laut, nikel tembaga menawarkan:

Rintangan yang lebih baik terhadap kakisan celah

Rintangan biofouling semula jadi (keluli tahan karat)

Tiada retakan kakisan tegasan klorida

Lebih mudahtiub penukar haba bergolekdan pengembangan



Adakah anda mempunyai tiub C70600 untuk dijual dalam 3/4 inci?

ya.Tiub penukar haba tembaga 3/4 inci(19.05mm) dalamC70600adalah salah satu saiz kami yang paling popular.Tiub penukar haba tembaga od 19mmdalamC70600adalah stok untuk marinpenukar haba hvacdankondenser tiub uaplikasi.



Apakah yang menyebabkan kakisan tiub penukar haba kuprum dalam nikel kuprum?

Kakisan tiub penukar haba tembagadalamC70600atauC71500jarang berlaku tetapi boleh berlaku daripada:

Hakisan hakisan– halaju melebihi 4.5 m/s (C71500) atau 3.5 m/s (C70600)

Hidrogen sulfida– air laut yang tercemar

Kakisan galvanik– sambungan kepada logam yang lebih mulia (titanium, grafit)



Adakah anda menyediakan ASTM B111 pdf untuk tiub nikel tembaga?

ya. PermintaanASTM B111 pdfatauASME SB111 pdfdaripada pasukan kami. Kami juga menyediakanEN 12451danJIS H3300pensijilan.



Bolehkah anda membekalkan penukar haba bundle u tube dalam C70600 atau C71500?

ya. Kami mengeluarkan lengkappenukar haba tiub udanpenukar haba berkas u tiubperhimpunan dalamtiub C70600dantiub C71500. Hantar andakepingan tiubmelukis untuk petikan.



Adakah SB111 C70600 sama dengan ASTM B111 C70600?

ya.SB111 C70600ialah sebutan Kod Dandang ASME.ASTM B111 C70600ialah sebutan ASTM. Keperluan kimia dan mekanikal adalah sama. Untukdandang penukar habaaplikasi yang memerlukan pengecapan ASME, nyatakanSB111 C70600.



Pembungkusan yang buruk memusnahkan walaupun tiub penukar haba tembaga yang terbaik. Sebagai kilang tiub penukar haba tembaga profesional yang menyediakan tiub penukar haba tembaga AS, Eropah, UAE, Arab Saudi dan India, kami mengikuti-standard pembungkusan gred eksport tentera untuk memastikan sifar kerosakan semasa pengangkutan laut atau udara.



Proses Pembungkusan Standard Kami:

Peringkat Pembungkusan	Bahan / Kaedah	Tujuan
Perlindungan Tiub Individu	Kertas VCI anti karat + penutup hujung plastik	Mencegah kelembapan, habuk dan calar pada permukaan dalaman penukar haba tiub kuprum.
Himpunan	Tali nilon + pengatur jarak kayu	Mengekalkan saiz tiub penukar haba kuprum OD 19mm, 1 inci atau 5/8 inci teratur dan bebas getaran-.
Penghalang Kelembapan	Balutan filem PE tebal (haba-mengecut)	Menyekat kelembapan semasa pelayaran laut yang panjang ke tiub penukar haba tembaga Jerman atau Arab Saudi.
Pembungkusan Luar	Eksport-gred kotak papan lapis atau keluli-peti kayu berjalur	Menahan tindanan dan pengendalian kasar. Setiap peti dilabelkan dengan nombor PO, aloi (cth, SB111 C70600), dan kuantiti.
Dokumentasi	Senarai pembungkusan + Sijil Ujian Kilang (MTC) dilampirkan di luar	Sokongan pelepasan kastam untuk stokis tiub penukar haba tembaga dan rakan kongsi pengedar.

Untuk Pesanan Himpunan-U:Penukar haba tiub U dan penukar haba berkas tiub U diletakkan dalam jig keluli khusus di dalam peti untuk mengelakkan herotan jejari lentur.



Jenis Peralatan	Spesifikasi / Keupayaan	Kesan Kualiti
Garisan Tuangan Berterusan Mendatar	kapasiti 10 tan	Menghasilkan tiub aloi kuprum homogen untuk bilet penukar haba dengan keliangan sifar.
Tiga-Roll Piercing Mill	Sehingga 60mm OD	Kawalan ketebalan dinding ketepatan untuk ketebalan dinding tiub penukar haba serendah 0.5mm.
Bangku Lukisan Sejuk	5 seri mengikut urutan	Mencapai toleransi yang ketat pada panjang tiub penukar haba kuprum dan diameter paip penukar haba.
Garisan Meluruskan & Memotong	Servo CNC-terkawal	Burr-pemotongan percuma untuk tiub penukar haba kuprum 3/4 inci dan 1 inci untuk panjang projek yang tepat.
U-Mesin Lentur	Jenis mandrel CNC	Menghasilkan pemeluwap tiub u dan penukar haba berkas tiub U tanpa kekusutan atau bujur.
Penguji Semasa Eddy	NDT (Ujian Bukan{0}}Memusnahkan)	Pemeriksaan 100% tiub C70600 dan tiub C71500 untuk lubang jarum atau retak mengikut standard ASTM B111 pdf.
Penguji Hidrostatik	Sehingga 200 bar	Mengesahkan pengembangan tiub penukar haba dan integriti gelek tiub.
Spektrometer	Pelepasan optik (OES)	Mengesahkan komposisi kimia gred ASME SB111, EN 12451 dan JIS H3300 pada setiap kumpulan.



Pensijilan & Pematuhan Kami:

ASTM B111 pdf dan ASME SB111 pdf kebolehkesanan penuh.

Sistem pengurusan kualiti ISO 9001:2015.

Pemeriksaan-pihak ketiga diterima: SGS, BV, Lloyds atau TUV.

Laporan ujian jangka hayat tiub penukar haba tembaga tersedia atas permintaan.

Dapatkan Sebut Harga Pantas & Pelan Logistik
