GNEEadalah pengeluar dan pembekalPaip Loyang Aluminium C68700mengikutASTM B111pada harga yang kompetitif. Kami membekalkantiub lancar tembaga aluminiumdenganKetebalan dinding 0.50 hingga 10.0 mmdalam pelbagai saiz.
ASTM B111ialah spesifikasi standard untukkuprum dan kuprum-alloy tiub pemeluwap lancar dan stok ferrulesehingga 3-1/8 in. [80 mm] inklusif diameter, untuk digunakan dalampemeluwap permukaan, penyejat, dan penukar haba.
Senarai Harga Tiub Loyang Aluminium C68700
| Saiz | Harga (USD) |
|---|---|
| Diameter Luar 3/4 inci, Dinding 25 swg, Pek 1 | $10.69 |
| 11mm OD x 0.80mm (purata) WT x 6950mm panjang | $10.62 |
| 11mm OD x 0.80mm (purata) WT x 7500mm panjang | $10.71 |
| 11mm OD x 0.80mm (purata) WT x 6750mm panjang | $10.74 |
Spesifikasi Paip Loyang Aluminium C68700
| Parameter | Julat / Butiran |
|---|---|
| Standard | ASTM B111 / ASME SB111 |
| Nombor UNS | C68700 |
| Diameter Luar | 4.76mm – 104.78mm |
| Ketebalan Dinding | 0.508mm min(sehingga 10mm) |
| Panjang | Max 15 meterpanjang lurus |
| perangai | HH, H, O, QH,O61 |
| Panjang Potong | Rawak Ganda, Rawak Tunggal, Panjang Potong |
| taip | Penukar Haba / Tiub Lancar / Pemeluwap |
| Borang | Segi empat, Bulat, Hidraulik, Segiempat |
| Piawaian | ASTM B111, ASME B111, BS 2871 Bahagian 3, JIS H3300, DIN 1785, NFA 51 102, IS 1545 |
| Gred | C68700, C60800, C61300 |
Piawaian ASTM B111
ASTM B111 / B111Mmenetapkan keperluan untuk tiub lancar dan stok ferrule kuprum dan pelbagai aloi kuprum. Keperluan utama termasuk:
| Keperluan | Spesifikasi |
|---|---|
| Julat diameter | Sehingga 3-1/8 inci [80 mm] termasuk |
| Aplikasi | Pemeluwap permukaan, penyejat, penukar haba |
| Pembuatan | Casting, penyemperitan, lukisan, penyepuhlindapan, pelurus |
| Komposisi kimia | Mengikut Jadual 1 ASTM B111 |
| Keperluan tegangan | Setiap Jadual 2 (inci-paun) atau Jadual 3 (SI) |
| Saiz butir (anil) | 0.010 – 0.045 mm setiap E112 |
| Ujian pengembangan | 20% minimum setiap B153 |
| Ujian tidak merosakkan | Arus pusar setiap E243 |
Komposisi Kimia – C68700
| unsur | Berat % |
|---|---|
| Kuprum (Cu) | 76.0 – 79.0 |
| Aluminium (Al) | 1.8 – 2.5 |
| Arsenik (As) | 0.02 – 0.06 |
| Plumbum (Pb) | 0.07 maks |
| Besi (Fe) | 0.06 maks |
| Zink (Zn) | Baki |
Sifat Mekanikal – C68700
| Harta benda | Nilai (O61 Temper) |
|---|---|
| Kekuatan Tegangan (min) | 345 MPa (50 ksi) |
| Kekuatan Hasil (min) | 125 MPa (18 ksi) |
| Saiz Bijirin | 0.010 – 0.045 mm |
| Keperluan Peluasan | 20% daripada OD |
Sifat Fizikal – Tiub CuZn20Al2
| Harta benda | Nilai |
|---|---|
| Ketumpatan | 0.301 lb/in³ pada 68 darjah F (8.33 g/cm³) |
| Kekonduksian Terma | 58.0 BTU·in/jam·ft²· darjah F @ 68 darjah F |
| Pekali Pengembangan Terma | 10.3 × 10⁻⁶ / darjah F (68-572 darjah F) |
| Kekonduksian Elektrik | 23% IACS @ 68 darjah F |
| Kerintangan Elektrik | 45.1 ohm-cmil/kaki @ 68 darjah F |
| Modulus Keanjalan | 16000 ksi |
| Modulus Ketegaran | 6000 ksi |
| Graviti Tertentu | 8.33 |
| Kapasiti Haba Tertentu | 0.09 Btu/lb/ darjah F @ 68 darjah F |
| Takat Lebur (Solidus) | 1710 darjah F |
| Takat Lebur (Liquidus) | 1780 darjah F |
Carta Saiz – C68700 Tiub Lancar
| Ketebalan Dinding (mm) | WT/Meter | OD Metrik (mm) | Tolok Ketebalan Dinding | Imperial OD | Lubang Nominal (mm) |
|---|---|---|---|---|---|
| 1.63 | 0.206 | 6.35 | 16G | 1/4″ | 3.09 |
| 0.71 | 0.077 | 4.76 | 22G | 3/16″ | 3.34 |
| 1.22 | 0.167 | 6.35 | 18G | 1/4″ | 3.91 |
| 0.91 | 0.172 | 7.94 | 20G | 5/16″ | 6.11 |
| 1.63 | 0.345 | 9.52 | 16G | 3/8″ | 6.26 |
| 1.22 | 0.271 | 9.52 | 18G | 3/8″ | 7.08 |
| 1.63 | 0.484 | 12.7 | 16G | 1/2″ | 9.44 |
| 1.22 | 0.375 | 12.7 | 18G | 1/2″ | 10.26 |
| 0.91 | 0.288 | 12.7 | 20G | 1/2″ | 10.88 |
| 1.63 | 0.761 | 19.05 | 16G | 3/4″ | 15.79 |
| 1.22 | 0.583 | 19.05 | 18G | 3/4″ | 16.61 |
| 0.91 | 0.442 | 19.05 | 20G | 3/4″ | 17.23 |
| 1.63 | 1.038 | 25.4 | 16G | 1″ | 22.14 |
| 1.22 | 0.791 | 25.4 | 18G | 1″ | 22.96 |
| 1.63 | 1.316 | 31.75 | 16G | 1-1/4″ | 28.49 |
| 1.63 | 1.593 | 38.1 | 16G | 1-1/2″ | 34.84 |
| 3.25 | 3.040 | 38.1 | 10G | 1-1/2″ | 31.60 |
| 3.25 | 4.140 | 50.8 | 10G | 2″ | 44.30 |
| 3.25 | 5.248 | 63.5 | 10G | 2-1/2″ | 57.00 |
| 3.25 | 6.354 | 76.2 | 10G | 3″ | 69.70 |

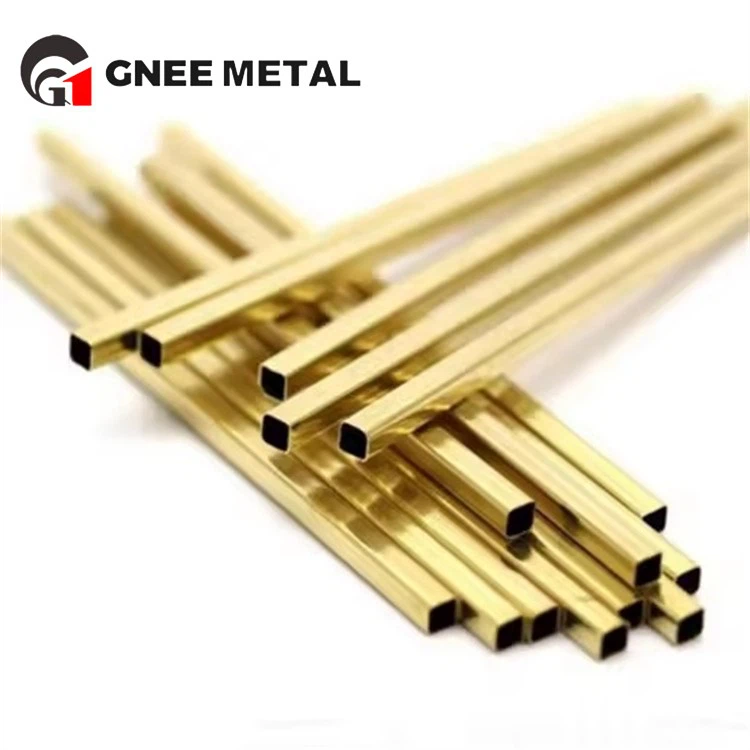

Carta Saiz Tiub Persegi - C68700
| Saiz (mm) | Saiz (inci) | Berat (kg/m) |
|---|---|---|
| 19.05 x 1.22 | 3/4 x 18G | 0.75 |
| 12.7 x 1.22 | 1/2 x 18G | 0.48 |
| 30.0 x 1.22 | – | 1.20 |
| 25.4 x 1.22 | 1 x 18G | 0.99 |
| 38.10 x 1.22 | 1-1/2 x 18G | 1.54 |
Gred Setara – C68700 (ASTM B111)
| SPESIFIKASI | Negara | DESIGNATION |
|---|---|---|
| EN | Eropah | CuZn20Al2 / CW702R |
| BS | United Kingdom | CZ 110 |
| JIS | Jepun | C6870 T |
| DIN | Jerman | 2.0460 |
| ISO | – | CuZn20Al2 |
| bahasa Rusia | Rusia | LAMs77-2-0.05 |
Perbandingan Piawai – Komposisi Kimia
| Standard | Simbol | Cu | Al | Sebagai | Fe | Pb | Zn |
|---|---|---|---|---|---|---|---|
| ASTM B111 | C68700 | 76.0-79.0 | 1.8-2.5 | 0.02-0.06 | 0.06 | 0.07 | Rem |
| BS 2871 | CZ110 | 76.0-78.0 | 1.8-2.3 | 0.02-0.06 | 0.06 | 0.07 | Rem |
| DIN 1785 | CuZn20Al2 | 76.0-79.0 | 1.8-2.3 | 0.02-0.35 | 0.07 | 0.07 | Rem |
| JIS H3300 | C6870 | 76.0-79.0 | 1.8-2.5 | 0.02-0.06 | 0.06 | 0.07 | Rem |
| IS 1545 | CuZn21Al2As | 76.0-78.0 | 1.8-2.3 | 0.02-0.06 | 0.06 | 0.07 | Rem |
Perbandingan Sifat Mekanikal – ASTM B111 lwn JIS
| Standard | Jawatan | perangai | Min tegangan (ksi) | Hasil min (ksi) | Pemanjangan min % |
|---|---|---|---|---|---|
| ASTM | C68700 | O61 | 50 | 18 | – |
| JIS | C6871T-O | O61 | 36 | 13 | 40 |
Aplikasi – Tiub Pemeluwap C68700
| industri | Permohonan |
|---|---|
| Loji Kuasa | Pemeluwap permukaan |
| Tumbuhan Penyahgaraman | Penyejat, tiub penyuling |
| Kilang penapisan | Penukar haba |
| Marin | Ferrules, sistem penyejukan |
| Industri Am | Tiub penukar haba |
Ujian Kualiti – Mengikut Keperluan ASTM B111
| Kaedah Ujian | Standard | Keperluan |
|---|---|---|
| Ujian Pengembangan | ASTM B153 | Pengembangan 20%, tiada keretakan |
| Ujian Meratakan | ASTM B968 | Tiada kecacatan pada kawasan yang rata |
| Ujian Hidrostatik | ASTM B111 | Tekanan gentian 7000 psi |
| Ujian Pneumatik | ASTM B111 | 60 psig selama 5 saat |
| Ujian Semasa Eddy | ASTM E243 | Setiap Amalan E243 |
| Saiz Bijirin | ASTM E112 | 0.010-0.045 mm |
| Tekanan Sisa | B154 atau B858 | Untuk baran tidak-anil |
Jawatan Temper setiap ASTM B111
| Kod Perangai | Nama | Penerangan |
|---|---|---|
| O61 | disepuh | Habluran semula sepenuhnya, saiz butiran 0.010-0.045 mm |
| H55 | Cahaya-dilukis | Kerja sejuk sederhana |
| H80 | Dilukis keras- | Kerja sejuk yang ketara |
| HR50 | Dilukis dan tekanan-dilegakan | Untuk C71500/C71640 |
Soalan Lazim
S1: Apakah ASTM B111 C68700?
A: ASTM B111 C68700ialah sebuahaloi tembaga aluminium(76-79% Cu, 1.8-2.5% Al) digunakan untukpemeluwap lancar dan tiub penukar habadalam pemeluwap permukaan, penyejat dan penukar haba mengikut spesifikasi ASTM B111.
S2: Apakah keperluan saiz butiran untuk C68700 setiap ASTM B111?
A: PerASTM B111, aniltiub C68700(O61 temper) memerlukan ansaiz butiran purata 0.010 hingga 0.045 mmapabila diuji setiap ASTM E112 pada pembesaran 75x.
S3: Apakah keperluan ujian pengembangan untuk C68700?
A: PerASTM B153, tiub C68700mesti tahan20% pengembangandiameter luar asal tanpa keretakan atau pecah yang boleh dilihat dengan mata tanpa bantuan.
S4: Apakah perbezaan antara C68700 dan C44300?
A: C68700 (Loyang Aluminium)mengandungi 1.8-2.5% Al untuk rintangan halangan air laut.C44300 (Loyang Admiralty)mengandungi 1% Sn dan terhad kepada halaju air yang lebih rendah (di bawah 2 m/s).
S5: Apakah saiz yang tersedia untuk tiub C68700?
A: Tiub ASTM B111 C68700terdapat dalamOD dari 4.76mm hingga 104.78mm, ketebalan dinding dari 0.508mm hingga 10mm, danpanjang sehingga 15 meterpanjang lurus.
S6: Apakah persamaan EN bagi UNS C68700?
A: Persamaan Eropah bagiUNS C68700adalahEN CuZn20Al2danEN CW702R. Setara lain termasukBS CZ110, DIN 2.0460, danJIS C6870 T.
S7: Apakah ujian yang diperlukan bagi setiap ASTM B111 untuk C68700?
A: PerASTM B111, tiub C68700memerlukanujian pengembangan (B153) , ujian arus pusar (E243) , analisis saiz bijian (E112), dan pilihanujian hidrostatik atau pneumatik.
S8: Berapakah harga tiub tembaga aluminium C68700?
A: tiub C68700adalah berharga kira-kira$10.60-10.75 USD sekepinguntuk saiz standard seperti 11mm OD x 0.80mm WT. KenalanGNEEuntuk harga pukal.
S9: Apakah tujuan arsenik dalam C68700?
A: Arsenik (0.02-0.06%)dalamC68700menghalangpenyahzinan– larut lesap zink terpilih dalam air laut – memanjangkan hayat tiub dalam perkhidmatan marin dari bulan kepada 10+ tahun.
S10: Apakah tekanan ujian hidrostatik untuk C68700?
A: PerASTM B111, tiub C68700diuji untukTekanan gentian 7000 psi (48 MPa).menggunakan formula P=2St/(D-0.8t), dengan tekanan ujian maksimum sebanyak1000 psi (7.0 MPa)melainkan dinyatakan.
S11: Apakah kekonduksian terma C68700?
A: UNS C68700mempunyai kekonduksian terma sebanyak58.0 BTU·in/jam·ft²· darjah F (100.4 W/m·K)pada 68 darjah F, menjadikannya sesuai untuk penukar haba dan pemeluwap.
S12: Apakah perbezaan antara O61 dan lain-lain temper?
A: O61ialahperangai anilsetiap ASTM B111, memerlukanpenghabluran semula penuhdansaiz butiran 0.010-0.045 mm. H55 dilukis-ringan, H80 dilukis-keras.
S13: Untuk apa tiub C68700 digunakan?
A: tiub C68700digunakan untukkondenser permukaan, penyejat, penukar haba, ferrules, dan tiub penyulingdalam loji janakuasa, loji penyahgaraman, kilang penapisan, dan aplikasi marin.
S14: Apakah ketumpatan C68700?
A: C68700ketumpatan ialah8.33 g/cm³ (0.301 lb/in³)pada 68 darjah F, dengan graviti tentu 8.33.
S15: Adakah GNEE membekalkan saiz tersuai tiub C68700?
A: Ya,GNEEbekalantiub C68700dalam OD tersuai (4.76-104.78mm), ketebalan dinding dan panjang sehingga 15m. KenalanGNEEdengan spesifikasi anda.
Eksport-Pembungkusan Sedia – Anti-Karat & Sarung Kayu
Selepas lulus pemeriksaan, semua tiub dibungkus mengikut piawaian eksport dan -keperluan khusus pelanggan. Proses pembungkusan didokumenkan di bawah untuk memastikan kebolehkesanan dan kerosakan-penghantaran percuma.
Langkah pembungkusan ditunjukkan dalam video & imej:
1. Pembersihan & pengeringan tiub
2. Penutup hujung plastik pada kedua-dua hujungnya
3. Pembalut kertas anti karat-VCI
4. Ikatan ikatan dengan filem penghalang lembapan
5. Kes kayu papan lapis (mematuhi ISPM-15) dengan pelapik buih
6. Pelabelan dengan gred ASTM, nombor lot dan setem pemeriksaan
Kilang & Peralatan Kami
Semua tiub ASTM C68700 dihasilkan dan diperiksa pada-peralatan dalaman kami, membenarkan kawalan proses penuh daripada pemutus bilet kepada pembungkusan akhir.
Peralatan utama yang digunakan untuk lot ini:
• Relau lebur aruhan – pengaloian tepat (Cu + Zn + Al + As)
• Tuangan berterusan mendatar – struktur bilet seragam
• Penekan penyemperitan (800T / 1630T) – pembentukan tiub lancar
• Bangku lukisan sejuk (5–40m) – ketepatan dimensi hingga ±0.02mm
• Penguji arus pusaran dalam talian (FOERSTER / MAC) – 100% NDT
• Tolok ketebalan dinding ultrasonik –-pemantauan masa sebenar
• Relau penyepuhlindapan (suasana terkawal) – temper O61
Metrologi-dalam rumah: Mikrometer, tolok pin, pembanding optik, penguji kekerasan (HV/HRB)
Semua peralatan ditentukur setiap suku tahun. Rekod pengeluaran boleh dikesan mengikut nombor lot.
Produk Aloi Tembaga & Tembaga – Julat Bekalan
| Borang Produk | Aloi / Gred Biasa | Julat Saiz | Piawaian | Aplikasi Biasa |
|---|---|---|---|---|
| Tiub / Paip | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | OD: 4mm – 219mm Dinding: 0.5mm – 20mm Panjang: sehingga 15m |
ASTM B68, B75, B111, B280, B359, B466 | Penukar haba, pemeluwap, HVAC, paip, penyejuk minyak |
| Pinggan / Lembaran | C11000, C12200, C26000, C26800, C52100, C68700 | Thk: 0.5mm – 50mm Lebar: sehingga 1200mm Panjang: sehingga 4000mm |
ASTM B152, B169, B103, B465 | Bahagian elektrik, bumbung, gasket, panel industri |
| Rod / Bar | C11000, C26000, C36000, C46400, C48500, C63000 | Diameter: 3mm – 120mm Panjang: 1m – 6m (atau tersuai) |
ASTM B16, B124, B138, B150, B453 | Batang injap, aci, pengikat, komponen mesin |
| wayar | C11000, C16200, C17500, C26000, C52100, C64700 | Diameter: 0.1mm – 12mm Berat gegelung: sehingga 100kg |
ASTM B1, B2, B3, B197, B206, B624 | Elektrod kimpalan, konduktor elektrik, spring, mesh |
| Jalur / Kerajang | C11000, C19400, C26000, C26800, C52100, C70250 | Thk: 0.05mm – 3.0mm Lebar: 5mm – 600mm |
ASTM B36, B465, B694, B888 | Penyambung, terminal, tab bateri, pelindung, bahagian pengecap |
Semak Stok & Masa Utama Hari Ini
