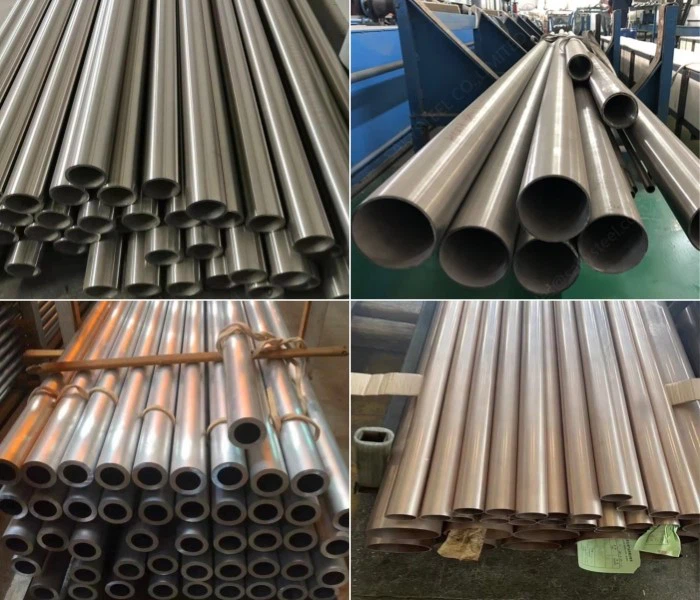

Apakah saiz OD yang tersedia untuk tiub ASTM B111 C70600?
Tiub ASTM B111 C70600tersedia daripada diameter luar 1/4 inci (6.35mm) hingga 3 inci (76.2mm).1/2 inci hingga 1 inci adalah saiz yang paling biasa untuk penukar haba dan pemeluwap.
| OD (inci) | OD (mm) | Aplikasi biasa |
|---|---|---|
| 1/4" | 6.35 | Talian instrumen, penyejuk kecil |
| 3/8" | 9.53 | Penukar haba kecil |
| 1/2" | 12.70 | Pemeluwap marin, penyejuk |
| 5/8" | 15.88 | Pemeluwap loji kuasa |
| 3/4" | 19.05 | Penukar haba, penyejat |
| 7/8" | 22.23 | Pemeluwap besar |
| 1" | 25.40 | Penukar haba industri |
| 1-1/4" | 31.75 | Unit cangkerang dan tiub |
| 1-1/2" | 38.10 | Penukar haba tugas berat |
| 2" | 50.80 | Aplikasi khas |
| 2-1/2" | 63.50 | Pesanan khas |
| 3" | 76.20 | Saiz biasa maksimum |
Carta penukaran BWG ke mm untuk tiub C70600
Nombor BWG berjalan ke belakang: semakin besar nombor BWG, semakin nipis dindingnya.BWG 22 ialah 0.71mm. BWG 10 ialah 3.40mm. Berikut ialah carta penukaran penuh.
| BWG No. | Dinding (inci) | Dinding (mm) | Penggunaan biasa |
|---|---|---|---|
| BWG 22 | 0.028 | 0.71 | Sangat nipis, tekanan rendah |
| BWG 21 | 0.032 | 0.81 | Tugas ringan |
| BWG 20 | 0.035 | 0.89 | Penyejuk kecil |
| BWG 19 | 0.042 | 1.07 | Tujuan umum |
| BWG 18 | 0.049 | 1.24 | Paling biasa |
| BWG 17 | 0.058 | 1.47 | Tekanan yang lebih tinggi |
| BWG 16 | 0.065 | 1.65 | Standard loji kuasa |
| BWG 15 | 0.072 | 1.83 | Tugas berat |
| BWG 14 | 0.083 | 2.11 | Tekanan tinggi |
| BWG 13 | 0.095 | 2.41 | Istimewa |
| BWG 12 | 0.109 | 2.77 | dinding tebal |
| BWG 11 | 0.120 | 3.05 | Sangat tebal |
| BWG 10 | 0.134 | 3.40 | maksimum |
Carta saiz lengkap OD x BWG untuk tiub C70600
| OD (inci) | OD (mm) | BWG tersedia | Paling biasa |
|---|---|---|---|
| 1/4" | 6.35 | 22, 20, 18 | BWG 20 |
| 3/8" | 9.53 | 22, 20, 18 | BWG 20 |
| 1/2" | 12.70 | 20, 19, 18, 17, 16 | BWG 18 |
| 5/8" | 15.88 | 20, 19, 18, 17, 16 | BWG 18 |
| 3/4" | 19.05 | 19, 18, 17, 16, 15 | BWG 18 |
| 7/8" | 22.23 | 19, 18, 17, 16 | BWG 16 |
| 1" | 25.40 | 18, 17, 16, 15, 14 | BWG 16 |
| 1-1/4" | 31.75 | 16, 14, 13 | BWG 16 |
| 1-1/2" | 38.10 | 16, 14, 13, 12 | BWG 14 |
| 2" | 50.80 | 14, 13, 12, 11 | BWG 14 |
| 2-1/2" | 63.50 | 14, 12, 10 | BWG 14 |
| 3" | 76.20 | 12, 11, 10 | BWG 12 |
Berat per meter untuk tiub C70600
Berat bergantung pada OD, ketebalan dinding dan ketumpatan (8.94 g/cm³).Berikut ialah berat untuk saiz biasa. Gunakan ini untuk pengiraan tambang dan anggaran kos.
| OD (inci) | OD (mm) | BWG | Dinding (mm) | Berat (kg/m) |
|---|---|---|---|---|
| 1/4" | 6.35 | BWG 20 | 0.89 | 0.121 |
| 1/4" | 6.35 | BWG 18 | 1.24 | 0.141 |
| 3/8" | 9.53 | BWG 20 | 0.89 | 0.191 |
| 3/8" | 9.53 | BWG 18 | 1.24 | 0.229 |
| 1/2" | 12.70 | BWG 20 | 0.89 | 0.262 |
| 1/2" | 12.70 | BWG 18 | 1.24 | 0.317 |
| 1/2" | 12.70 | BWG 16 | 1.65 | 0.400 |
| 5/8" | 15.88 | BWG 20 | 0.89 | 0.332 |
| 5/8" | 15.88 | BWG 18 | 1.24 | 0.405 |
| 5/8" | 15.88 | BWG 16 | 1.65 | 0.516 |
| 3/4" | 19.05 | BWG 18 | 1.24 | 0.492 |
| 3/4" | 19.05 | BWG 16 | 1.65 | 0.630 |
| 3/4" | 19.05 | BWG 14 | 2.11 | 0.782 |
| 7/8" | 22.23 | BWG 18 | 1.24 | 0.580 |
| 7/8" | 22.23 | BWG 16 | 1.65 | 0.745 |
| 1" | 25.40 | BWG 18 | 1.24 | 0.668 |
| 1" | 25.40 | BWG 16 | 1.65 | 0.862 |
| 1" | 25.40 | BWG 14 | 2.11 | 1.080 |
| 1-1/4" | 31.75 | BWG 16 | 1.65 | 1.094 |
| 1-1/4" | 31.75 | BWG 14 | 2.11 | 1.384 |
| 1-1/2" | 38.10 | BWG 14 | 2.11 | 1.676 |
| 1-1/2" | 38.10 | BWG 12 | 2.77 | 2.160 |
| 2" | 50.80 | BWG 14 | 2.11 | 2.264 |
| 2" | 50.80 | BWG 12 | 2.77 | 2.972 |
Toleransi dimensi untuk tiub ASTM B111 C70600
Toleransi adalah ketat kerana tiub C70600 digulung menjadi kepingan tiub.Tiub longgar bocor. Tiub bersaiz besar tidak muat. Berikut adalah toleransi standard.
Toleransi OD:
| OD (inci) | OD (mm) | Toleransi (± inci) | Toleransi (± mm) |
|---|---|---|---|
| Sehingga 1" | Sehingga 25.4 | 0.004" | 0.10 |
| Lebih 1" hingga 1.5" | 25.4 hingga 38.1 | 0.005" | 0.13 |
| Lebih 1.5" hingga 2" | 38.1 hingga 50.8 | 0.006" | 0.15 |
| Lebih 2" hingga 3" | 50.8 hingga 76.2 | 0.008" | 0.20 |
Toleransi ketebalan dinding:
±10% daripada dinding nominal untuk semua saiz
Toleransi panjang:
Panjang potong di bawah 6m: +6mm / -0mm
Panjang potong melebihi 6m: +10mm / -0mm
Panjang rawak (5-7m): dalam julat yang ditentukan
Soalan Lazim
S1: Apakah saiz tiub C70600 yang paling biasa untuk penukar haba?
3/4" OD x BWG 18 (19.05mm x 1.24mm dinding) ialah saiz yang paling biasa.Banyak loji kuasa dan penukar haba marin menggunakan saiz ini. Kedua paling biasa ialah 1" OD x BWG 16 (dinding 25.4mm x 1.65mm). Jika anda mereka bentuk penukar haba baharu, mulakan dengan saiz standard ini.
S2: Apakah maksud BWG dalam saiz tiub?
BWG adalah singkatan dari Birmingham Wire Gauge.Ia adalah standard untuk ketebalan dinding wayar dan tiub. Untuk BWG, nombor tolok yang lebih besar bermakna dinding yang lebih nipis. BWG 22 adalah nipis (0.71mm). BWG 10 adalah tebal (3.40mm). Jangan keliru dengan SWG (Standard Wire Gauge), yang sedikit berbeza. ASTM B111 menggunakan BWG.
S3: Bagaimanakah cara saya menukar BWG kepada mm?
Gunakan carta penukaran di atas. Untuk rujukan pantas:BWG 18=1.24mm, BWG 16=1.65mm, BWG 14=2.11mm. Formula penukaran yang tepat tidak linear. Sentiasa rujuk kepada carta standard atau tanya pembekal anda untuk pengesahan.
S4: Apakah toleransi pada tiub C70600 OD?
±0.004 inci (±0.10mm) untuk OD sehingga 1 inci.Untuk OD yang lebih besar, toleransi meningkat sedikit. Toleransi ini membolehkan tiub masuk ke dalam lubang kepingan tiub. Jika helaian tiub anda mempunyai lubang yang lebih ketat, anda mungkin perlu menentukan toleransi OD tersuai, tetapi mengharapkan kos yang lebih tinggi.
S5: Bolehkah saya mendapatkan tiub C70600 dengan OD metrik dan bukannya inci?
Ya, saiz OD metrik tersedia dari banyak kilang.OD metrik biasa: 10mm, 12mm, 15mm, 18mm, 20mm, 22mm, 25mm, 30mm, 35mm, 40mm, 50mm. Walau bagaimanapun, saiz inci (1/2", 5/8", 3/4", 1") lebih biasa disimpan. Saiz metrik mungkin memerlukan pengeluaran.
S6: Apakah perbezaan antara OD tiub dan ID tiub?
OD ialah diameter luar. ID ialah diameter dalam (OD tolak 2 x ketebalan dinding).Untuk tiub OD 3/4" dengan dinding BWG 18 (1.24mm), ID=19.05mm - (2 x 1.24mm)=16.57mm. Untuk reka bentuk penukar haba, OD penting untuk lubang kepingan tiub. ID penting untuk kawasan aliran.
S7: Bolehkah saya mendapatkan tiub C70600 lebih panjang daripada 6 meter?
Ya, sehingga 15 meter (49 kaki) untuk kebanyakan OD.Tiub yang lebih panjang mungkin untuk OD yang lebih kecil. Walau bagaimanapun, tiub yang lebih panjang lebih sukar untuk dihantar. Bekas standard muat tiub 6m dengan mudah. Tiub melebihi 6m memerlukan lori yang lebih panjang atau bekas khas. Untuk kebanyakan projek, 6m adalah standard.
S8: Apakah toleransi kelurusan untuk tiub C70600?
ASTM B111 tidak menyatakan toleransi kelurusan berangka. Amalan industri ialah 1.5mm setiap 3 meter.Tiub yang kelihatan bengkok boleh ditolak. Untuk berkas tiub panjang dengan banyak plat sokongan, nyatakan keperluan kelurusan pada PO anda. Kilang boleh membekalkan tiub yang diluruskan dengan kos tambahan yang sedikit.
S9: Bagaimanakah cara saya mengira berat tiub setiap meter?
Berat (kg/m)=(OD² - ID²) x π/4 x ketumpatan ÷ 1,000,000.OD dan ID dalam mm, ketumpatan=8.94 g/cm³. Kaedah yang lebih mudah: gunakan carta berat di atas atau minta pembekal anda untuk kalkulator berat. Untuk anggaran kasar, tiub C70600 mempunyai berat kira-kira 8.94 x dinding x (OD - dinding) x π / 1,000,000 dalam kg semeter.
S10: Apakah ketebalan dinding minimum untuk tiub C70600 di bawah ASTM B111?
BWG 22 (0.71mm) ialah dinding standard yang paling nipis.Sesetengah kilang boleh menjadi lebih nipis dengan perjanjian khas, tetapi BWG 22 adalah minimum praktikal. Dinding yang lebih nipis sukar dilukis tanpa koyak dan menawarkan sedikit elaun kakisan. Kebanyakan jurutera tidak menyatakan di bawah BWG 20 (0.89mm).
S11: Bolehkah saya memesan tiub C70600 dalam panjang rawak dan bukannya panjang potong?
Ya, panjang rawak biasanya 5 hingga 7 meter (16 hingga 23 kaki).Panjang rawak kos kurang daripada panjang potong tepat kerana kilang tidak perlu memotong dengan tepat. Walau bagaimanapun, anda akan mendapat tiub dengan panjang yang berbeza-beza dalam julat. Untuk berkas penukar haba, panjang potongan tepat disyorkan. Untuk stok, panjang rawak boleh.
Ujian Kami
Pengesahan bahan mentah
Ujian spektrometer pada setiap leburan (ASTM E1473)
Ni mesti 9-11%. Fe mestilah 1.0-1.8%. Tiada pengecualian.
Sampel mekanikal (satu tiub setiap haba)
Tarik tegangan: sasaran minimum 310 MPa. Kami telah melihat 340-360 MPa tipikal.
Ujian rata: picit cincin ke dinding 3x. Perhatikan keretakan.
Ujian suar: kembangkan hujung dengan kon 30 darjah. Tidak boleh berpecah.
100% ujian bukan{1}}memusnahkan
Siasatan arus pusar melalui setiap tiub tunggal (ASTM E243)
Sebarang isyarat=tolak. Tiada tampalan. Tiada peluang kedua.
Pemeriksaan akhir sebelum pembungkusan
Pemeriksaan visual kedua-dua hujung
Palam penutup dipasang
Ujian hidrostatik atas permintaan
Pembungkusan Kami
Perlindungan tiub
Penutup hujung plastik (kedua-dua hujung)
Kertas VCI antara lapisan – menghentikan kakisan pemeluwapan
Kecilkan balut pada setiap berkas – penghalang lembapan
Mengamankan berkas
Tali keluli – 4 hingga 6 tali setiap berkas
Sarung kayu untuk saiz rapuh (OD kecil atau panjang potong)
Bungkusan keluli + palet kayu untuk tiub standard 6m
Pelabelan
Label kalis air pada setiap berkas
Gred, OD, dinding, nombor haba, kuantiti dicetak dengan jelas
Penghantaran
Pemuatan kontena diawasi oleh pasukan gudang kami
Gambar diambil sebelum bekas ditutup
Peralatan Kilang Kami
| Langkah | peralatan | |
|---|---|---|
| 1 | Relau lebur (3 unit, 5 tan setiap satu) | Kuprum + nikel + besi dicairkan menjadi cecair |
| 2 | Mesin tuangan berterusan (2 baris) | Cecair dituangkan ke dalam bilet pepejal, 80-220mm |
| 3 | Penekan penyemperitan (2500T & 3500T) | Bilet ditebuk ke dalam cangkerang tiub berongga |
| 4 | Kilang gelek sejuk (4 unit peziarah) | Diameter dikurangkan, ketebalan dinding diselaraskan |
| 5 | Bangku lukisan sejuk (8 baris) | Ditarik melalui dadu ke OD akhir dan dinding |
| 6 | Relau penyepuhlindapan (4 unit, 600 darjah ) | Tiub dilembutkan selepas kerja sejuk |
| 7 | Meluruskan & memotong (3 baris) | Tiub bengkok diluruskan, dipotong mengikut panjang |
| 8 | Penguji arus pusar (2 mesin) | Setiap tiub diperiksa untuk kecacatan |
Rangkaian Produk Kami
| kategori | bentuk | Saiz | Gred |
|---|---|---|---|
| tiub | Bulat, persegi, segi empat tepat, gegelung pancake, beralur dalam | OD 3-219mm, dinding 0.3-10mm | C11000, C12200, C70600, C71500, C26000 |
| joran | Bulat, heks, segi empat sama | Dia 2-120mm | C11000, C36000, C14500, C18200 |
| wayar | Bulat, rata, tin | Diameter 0.1-12mm | C11000, C16200, C17200 |
| Strip | Bergulung, celah | Thk 0.05-3mm, lebar 5-400mm | C11000, C19400, C70250 |
| Kerajang | Lembaran nipis | Thk 0.01-0.1mm | C11000, C10200 |
| Bahagian CNC | Sesendal, bebibir, kelengkapan, kacang | Lukisan tersuai | C36000, C63000, C70600 |
