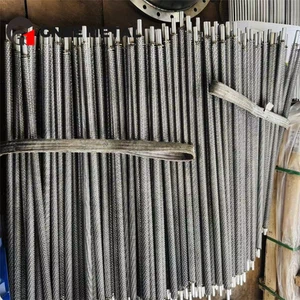

ASTM B111 C70600 Tiub Bersirip Rendah Nikel Kuprum (O61 Annealed)
GNEEbekalanASTM B111 C70600 Kuprum Nikel Tiub Bersirip Rendahdalamkeadaan sepuhlindap O61, direka khusus untukpenyejuk minyak, penukar haba, dan sistem HVAC.
Tiub bersirip rendahmeningkatkan luas permukaan luar dengan2.5-3 kaliberbanding dengan tiub kosong, mengakibatkankecekapan pemindahan haba yang lebih tinggi.Peningkatan kecekapan penukar haba bermakna lebih sedikit tiub diperlukan untuk mencapai pemindahan haba yang sama seperti tiub kosong.
Spesifikasi Produk – Tiub Bersirip Rendah
| Parameter | Spesifikasi |
|---|---|
| Standard | ASTM B111 |
| Bahan / Gred | C70600 (90/10 CuNi), juga C71500, C71640, C70400 |
| Diameter Luar Tiub (OD) | 12.7 mm – 25.4 mm |
| Ketebalan Sirip | Lebih kurang. 0.3 mm |
| Tinggi Sirip | 1.2 mm – 2.77 mm |
| Padang Sirip | 30 FPI / 28 FPI / 26 FPI / 36 FPI / 43 FPI(Sirip Per inci) |
| Panjang Tiub | Sehingga 18 meter |
| keadaan | O61 (Anil) |

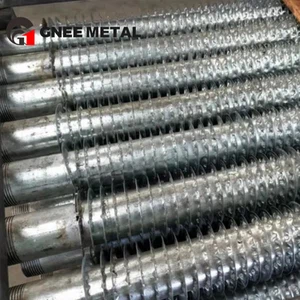

Terdapat Jenis Tiub Sirip daripada GNEE
| Jenis Tiub Sirip | Penerangan |
|---|---|
| Tiub Sirip Tersemperit | Sirip kamiran yang dibentuk oleh penyemperitan |
| Tiub Sirip Dikimpal Lingkaran | Sirip dikimpal secara berpusar pada tiub teras |
| Tiub Sirip Terbenam (G-Sirip) | Sirip tertanam ke dalam alur |
| L Tiub Sirip | L-kaki berbentuk dilekatkan pada tiub |
| Tiub Sirip LL | Sirip L bertindih |
| Tiub Sirip KL | Knurled L sirip |
| Tiub Sirip Persegi (H Fin) | Sirip persegi/segi empat tepat |
| Tiub Bersirip Bergerigi Dikimpal{0}}berkekerapan tinggi | Sirip bergerigi untuk pergolakan yang dipertingkatkan |
Bahan Tiub Teras & Sirip
Bahan Tiub Teras (GNEE boleh membekalkan pelbagai bahan)
| Kategori Bahan | Gred ASTM Popular |
|---|---|
| Keluli Karbon | A179, A192, SA210 Gr A1/C, A106 Gr B |
| Keluli Tahan Karat | TP304/304L, TP316/TP316L |
| Kuprum / Kuprum-Nikel | UNS C70600 (90/10 CuNi), UNS C71500 (70/30), UNS C12200 |
| titanium | B338 Gr 2 |
Bahan Sirip
| bahan | Gred |
|---|---|
| aluminium | Alu. 1100, Alu. 1060 |
| Tembaga | Tembaga tulen secara komersial |
GNEE pakar dalam tiub teras Nikel Kuprum C70600dengan sirip aluminium atau tembaga.
Kelebihan Tiub Bersirip Rendah
| Kelebihan | Faedah |
|---|---|
| 2.5-3 kali luas permukaan luar | Kapasiti pemindahan haba yang lebih tinggi daripada tiub kosong |
| Lebih sedikit tiub diperlukan | Mengurangkan kos bahan untuk tugas yang sama |
| Meningkatkan prestasi penukar sedia ada | Retrofit tanpa membina perumahan baru |
| Mengurangkan ruang dan berat | Berharga untuk pengeluaran luar pesisir dan menara-tinggi |
| Mengubah penukar cangkerang & tiub yang besar | Mencipta penukar haba padat |
Keadaan Penghantaran (Tempers) untuk Tiub Aloi Kuprum
GNEEbekalanASTM B111 C70600 tiub bersirip rendahdalamO61 (Anil)syarat. Berikut ialah rangkaian penuh tempera yang tersedia:
| Kod Temper | Penerangan |
|---|---|
| O10 | Tuang dan anil (homogenkan) |
| O11 | Sebagai-pembuangan dan pemendakan dirawat haba |
| O20 | Panas ditempa dan anil |
| O25 | Digulung panas dan disepuhlindap |
| O30 | Panas tersemperit dan anil |
| O31 | Tersemperit dan pemendakan dirawat haba |
| O40 | Panas ditindik dan disepuhlindap |
| O50 | Cahaya anil |
| O60 | Sepuhlindap lembut |
| O61 | disepuh(standard GNEE untuk tiub bersirip rendah) |
| O65 | Lukisan anil |
| O68 | Lukisan dalam-anil |
| O70 | Mati-lendap lembut |
| O80 | Disepuh untuk marah, 1/8 keras |
| O81 | Disepuh untuk marah, 1/4 keras |
| O82 | Disepuh untuk marah, 1/2 keras |
Nota: O61 (sepuhlindap)menyediakan kemuluran yang diperlukan untuk operasi sirip.
Aplikasi ASTM B111 C70600 Tiub Bersirip Rendah
| industri | Aplikasi Khusus |
|---|---|
| Penjanaan Kuasa | Penukar haba untuk loji kuasa elektrik, nuklear, haba, geoterma |
| Minyak & Gas | Penyejuk minyak, loji petrokimia |
| Pemprosesan Kimia | Sistem menghakis tinggi (kondenser, penyejat) |
| Penyahgaraman | Loji penyahgaraman air laut |
| Pemprosesan Makanan | Sistem penyejukan dan pemprosesan makanan |
| HVAC | Pemanasan, pengudaraan, penyejukan, kawalan iklim |
| Automotif | Kejuruteraan mekanikal, pembuatan automotif |
| Gas Asli | Loji rawatan gas asli |
Tiub Bersirip Rendah lwn Tiub Bare
| Ciri | Tiub Bersirip Rendah | Tiub Bare |
|---|---|---|
| Luas permukaan luar | 2.5-3x lebih tinggi | Pangkalan (1x) |
| Kecekapan pemindahan haba | Lebih tinggi | Lebih rendah |
| Bilangan tiub yang diperlukan | Lebih sedikit | Lagi |
| Saiz cangkerang | Lebih kecil | Lebih besar |
| Berat badan | Lebih ringan | Lebih berat |
| Kos untuk duti yang sama | Lebih rendah | Lebih tinggi (lebih banyak tiub, cangkerang lebih besar) |
| Aplikasi yang ideal | Peningkatan pemindahan haba sisi-cangkang | Tujuan umum |
Mengapa Memilih Nikel Kuprum C70600 untuk Tiub Bersirip Rendah?
| Harta benda | Faedah untuk Tiub Bersirip |
|---|---|
| Rintangan kakisan air laut yang sangat baik | Sesuai untuk penyejuk minyak marin dan penukar haba luar pesisir |
| Kekonduksian haba yang baik | Pemindahan haba yang cekap melalui sirip |
| Keadaan anil (O61) | Kemuluran yang mencukupi untuk pembentukan sirip |
| Rintangan biofouling | Mengurangkan penyelenggaraan dalam perkhidmatan air laut |
| Kekuatan sederhana | Menahan tekanan operasi |
Dimensi Biasa & Pilihan FPI
GNEEtawaranASTM B111 C70600 tiub bersirip rendahdalam konfigurasi berikut:
| OD tiub (mm) | Tinggi Sirip (mm) | Ketebalan Sirip (mm) | Pilihan FPI |
|---|---|---|---|
| 12.7 | 1.2 – 2.77 | ~0.3 | 26, 28, 30, 36, 43 |
| 15.0 | 1.2 – 2.77 | ~0.3 | 26, 28, 30, 36, 43 |
| 19.0 | 1.2 – 2.77 | ~0.3 | 26, 28, 30, 36, 43 |
| 25.4 | 1.2 – 2.77 | ~0.3 | 26, 28, 30, 36, 43 |
FPI=Sirip Seinci.FPI yang lebih tinggi=lebih luas permukaan, tetapi penurunan tekanan yang lebih tinggi.
Soalan Lazim
S1: Apakah perbezaan antara tiub bersirip rendah ASTM B111 C70600 dan tiub terdedah?
A: ASTM B111 C70600 tiub bersirip rendahmempunyai2.5-3 kali luas permukaan luardaripada tiub kosong, memberikan kecekapan pemindahan haba yang lebih tinggi. Lebih sedikit tiub bersirip rendah diperlukan untuk mencapai tugas yang sama seperti tiub kosong.
S2: Apakah syarat O61 untuk tiub bersirip rendah ASTM B111 C70600?
A: O61ialahkeadaan anil– tiub itu lembut dan mulur, yang diperlukan untuk membentuk sirip pada tiub teras tanpa retak.
S3: Apakah padang sirip yang tersedia untuk tiub bersirip rendah ASTM B111 C70600?
A: GNEEmenawarkan nada sirip30, 28, 26, 36 dan 43 FPI (sirip setiap inci). FPI yang lebih tinggi menyediakan lebih luas permukaan tetapi penurunan tekanan yang lebih tinggi.
S4: Apakah aplikasi biasa untuk tiub bersirip rendah ASTM B111 C70600?
A: ASTM B111 C70600 tiub bersirip rendahdigunakan dalampenyejuk minyak, penukar haba loji kuasa, sistem HVAC, pemprosesan kimia, loji penyahgaraman dan rawatan gas asli.
S5: Apakah bahan tiub teras yang boleh digunakan untuk tiub bersirip rendah?
A:Bahan tiub teras termasukkeluli karbon (A179, A192), keluli tahan karat (TP304/316), kuprum-nikel (C70600, C71500), kuprum (UNS12200) dan titanium (B338 Gr 2) . GNEE pakar dalam nikel tembaga C70600.
S6: Apakah bahan sirip yang tersedia untuk tiub sirip rendah ASTM B111?
A:Bahan sirip biasanyaaluminium (Alu. 1100, 1060)atautembaga. UntukTiub teras C70600, sirip aluminium adalah biasa untuk pengurangan berat dan kos.
S7: Berapakah panjang maksimum tiub bersirip rendah ASTM B111 C70600?
A: GNEEbekalanASTM B111 C70600 tiub bersirip rendahsehingga18 meter panjang.
S8: Bagaimanakah teknologi sirip rendah memberi manfaat kepada penukar haba shell dan tiub?
A:Teknologi sirip rendah bolehmengubah penukar haba cengkerang dan tiub yang besar kepada penukar haba padat, mengurangkan ruang dan berat – amat berharga untuk pengeluaran luar pesisir dan menara penyulingan-tinggi.
S9: Apakah pensijilan yang GNEE sediakan untuk tiub bersirip rendah ASTM B111 C70600?
A: GNEEmenyediakan pensijilan termasukABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS dan ISO 9001-2008, dengan-pemeriksaan pihak ketiga tersedia.
S10: Apakah ketinggian dan ketebalan sirip biasa untuk tiub bersirip rendah ASTM B111 C70600?
A:Ketinggian sirip biasa ialah1.2 mm hingga 2.77 mm, dan ketebalan sirip adalah lebih kurang0.3 mm, bergantung pada OD tiub dan padang sirip.
S11: Apakah julat diameter luar untuk tiub bersirip rendah ASTM B111 C70600?
A: ASTM B111 C70600 tiub bersirip rendahboleh didapati dalam diameter luar daripada12.7 mm hingga 25.4 mm.
S12: Mengapa memilih nikel tembaga C70600 untuk tiub bersirip rendah dalam aplikasi marin?
A: C70600tawaranrintangan kakisan air laut yang sangat baik dan rintangan biofouling, menjadikannya sesuai untuk penyejuk minyak dan penukar haba pada kapal dan platform luar pesisir. Keadaan anil O61 memberikan kemuluran yang diperlukan untuk sirip.
Pemeriksaan – Proses Pengesahan Kualiti C70600
C70600 ditentukan untuk persekitaran yang menghakis. Kegagalan bahan biasanya bermula dengan kelompok yang belum diuji. Kami menghalangnya.
Pemeriksaan rutin untuk C70600:
| Item Pemeriksaan | Kaedah / Alat | Kriteria Penerimaan |
|---|---|---|
| Komposisi kimia | Spektrometer pelepasan optik | ASTM B151 / ASME SB151 |
| Sifat tegangan | Mesin ujian sejagat | Lebih besar daripada atau sama dengan 275 MPa UTS, Lebih besar daripada atau sama dengan 125 MPa YS |
| Kekerasan | Penguji Rockwell atau Brinell | Konsisten merentas bahagian |
| Integriti tiub | Arus pusar atau hidrostatik (pilihan) | Tiada kebocoran, tiada isyarat cacat |
| Saiz bijirin | Mikroskop metalografik | Saiz butiran ASTM Tidak. 5 atau lebih halus |
| Ketepatan dimensi | Mikrometer laser / angkup | ±0.05mm atau lebih ketat |
Dokumentasi:Setiap lot menerima Sijil Ujian Kilang yang ditandatangani dengan nombor haba. Saksi-pihak ketiga tersedia (SGS, BV, Intertek).
Pembungkusan – Perlindungan C70600 untuk Transit
C70600 menahan kakisan air laut, tetapi ia tidak menahan kerosakan fizikal atau pengendalian yang lemah. Pembungkusan kami dibina untuk-pengangkutan jarak jauh.
Pembungkusan C70600 mengikut bentuk produk:
| Borang | Perlindungan Utama | Perlindungan Sekunder | Bekas Luar |
|---|---|---|---|
| Tiub (lurus) | Penutup hujung plastik + bungkus lingkaran PE | Kertas bersalut-lilin | Ikatan kayu heksagon atau palet keluli |
| Tiub (bergulung) | Teras kadbod dalaman | Anti-filem + pembalut regangan | Kili atau peti papan lapis |
| Pinggan / Cadar | Selang kertas kraft | Pelindung tepi + pengikat keluli | Pengasapan layak laut-sarung papan lapis percuma |
| Batang / Bar | Filem pengecutan VCI | Lengan kadbod | Kotak kayu dengan lapisan buih |
| wayar | Penggulungan lapisan pada gelendong | Beg PE + bahan pengering | Eksport karton + pallet |
| Jalur | Kertas minyak berselang | Pembalut gegelung | Kotak kadbod atau dram keluli |
Penandaan setiap pakej:Gred (C70600), nombor haba, dimensi, berat bersih, nombor PO.
Kilang – Peralatan untuk Pemprosesan C70600
Barisan pengeluaran untuk C70600:
| Stesen | peralatan | Tujuan untuk C70600 |
|---|---|---|
| Peleburan & tuangan | Relau tuangan berterusan mendatar | Menghasilkan bilet pepejal dengan kimia terkawal |
| Membentuk | 2000T penekan penyemperitan terbalik | Buat cangkerang tiub lancar |
| Saiz | Kilang haji sejuk (2-tinggi / 3-tinggi) | Kurangkan ketebalan dinding, perbaiki struktur bijian |
| Melukis | 30T – 100T bangku cabutan | Mencapai OD akhir, WT dan kemasan permukaan |
| Penyepuhlindapan | Relau tali pinggang mesh dengan suasana perlindungan | Pulihkan kemuluran, hilangkan tekanan sisa |
| Meluruskan | Pelurus berputar 2 gulung | Tunduk dan bujur yang betul |
| Memotong | gergaji terbang CNC atau pemotong cakera | Panjang tepat (±1mm) |
| Kemasan permukaan | Mandi jeruk + bilas air tawar | Keluarkan oksida, cerahkan permukaan |
Peralatan berkualiti untuk C70600:Spektrometer (Thermo Fisher), UTM (kapasiti 60T), pengesan kecacatan arus pusar (Magnaflux), penguji kekerasan (Rockwell).
kapasiti:150–200 tan sebulan untuk produk C70600.
Rangkaian Produk
| Borang Produk | Gred Biasa | Piawaian Terpakai | Ketersediaan Saiz | Kegunaan Akhir Biasa |
|---|---|---|---|---|
| Tiub / Paip | C10100, C11000, C12200, C70600, C71500, C44300, C68700, C19400 | ASTM B75, B111, B280, B466, EN 12449, ASME SB111 | OD: 4–450mm WT: 0.5–18mm Panjang maksimum: 20m |
Penukar haba, pemeluwap, penyejuk minyak, loji penyahgaraman, talian hidraulik |
| Pinggan / Cadar | C11000, C12200, C10100, C70600, C71500, C26000, C27200, C52100 | ASTM B152, B171, B402, EN 1652, JIS H3100 | Tk: 0.2–80mm Lebar: Kurang daripada atau sama dengan 1000mm Panjang: Kurang daripada atau sama dengan 3500mm |
Belitan pengubah, busbar, gasket, bumbung, pelapisan tangki kimia |
| Batang / Bar | C11000, C10100, C70600, C71500, C36000, C38500, C23000, C26000 | ASTM B16, B124, B151, EN 12164, JIS H3250 | Diameter: 4–250mm Bentuk: bulat, heks, persegi, rata |
Batang injap, komponen pam, bahagian mesin skru, pengikat, penyambung elektrik |
| wayar | C11000, C10100, C70600, C71500, C26000, C51000, C52100 | ASTM B1, B2, B3, B206, EN 12166 | Diameter: 0.05–10mm Berat gegelung: 5–150kg |
Elektrod kimpalan, wayar talian atas, jejaring, mata air, barang kemas, pelindung kabel |
| Jalur | C11000, C26000, C27200, C70600, C52100, C19400, C19200 | ASTM B36, B465, B888, EN 1654, JIS H3100 | Tk: 0.03–4mm Lebar: 4–350mm ID gegelung: 300–500mm |
Spring geganti, sesentuh bateri, penyambung terminal, setem, perisai EMI |
