Aluminium Brass atau C70600 untuk Penukar Haba

C70600 tidak mengandungi zink. Loyang aluminium mengandungi kira-kira 22% zink, yang merupakan punca masalah penyahzinan dalam perkhidmatan penukar haba.

Perbezaan utama untuk tiub penukar haba:

C70600: zink ialah kekotoran (0.5% maks). Tiada risiko penyahzinan di dalam penukar haba anda.

Loyang aluminium: zink ialah unsur pengaloian utama (20-23%). Penyahzinan adalah risiko sebenar, terutamanya di zon panas atau bertakung.

Zink adalah masalahnya. C70600 hampir tiada. Loyang aluminium penuh dengannya. Untuk hayat penukar haba yang panjang, kurang zink adalah lebih baik.

C70600 mengatasi tembaga aluminium dalam kebanyakan keadaan penukar haba, terutamanya pada suhu dan halaju yang lebih tinggi.

Di mana tembaga aluminium masih berfungsi dalam penukar haba:

Air laut sejuk (di bawah 40 darjah)

Halaju rendah (di bawah 1.5 m/s)

Air laut yang bersih dan dirawat dengan baik

Operasi sekejap (tidak berterusan)

Apabila tembaga aluminium gagal dalam penukar haba:

Air laut suam (melebihi 50 darjah)

Halaju lebih tinggi (melebihi 2.0 m/s)

Kawasan bertakung atau aliran rendah berhampiran kepingan tiub

Air laut yang tercemar atau bertakung

Penyahzinan ialah sejenis kakisan di mana zink dikeluarkan secara selektif daripada aloi, meninggalkan kuprum yang lemah dan berliang yang tidak dapat menahan tekanan. Loyang aluminium mengandungi 20-23% zink, jadi tiub penukar haba yang diperbuat daripadanya terdedah.

Bagaimana penyahzinan berlaku dalam penukar haba:

Air laut panas menyerang zink di dinding tiub

Zink larut dan larut keluar dari tiub

Apa yang tinggal ialah struktur kuprum yang lemah dan span

Tiub kehilangan kekuatan dan mungkin bocor atau pecah di bawah tekanan

Mengapa tiub penukar haba C70600 tidak menyahzinkan:

Zink adalah kekotoran, bukan unsur pengaloian utama

Zink maksimum ialah 0.5%

Walaupun semua zink terlarut, ia tidak akan menjejaskan kekuatan tiub

Tanda-tanda penyahzinan dalam tiub penukar haba:

Dinding tiub bertukar kemerah-merahan (warna tembaga) di mana ia mestilah kuning-loyang

Tiub berasa lembut dan boleh dihancurkan dengan tangan semasa retubing

Kebocoran lubang jarum muncul tanpa lubang luaran yang jelas

Kedua-dua aloi mempunyai kekonduksian haba yang sama. Tetapi C70600 kekal lebih bersih dari semasa ke semasa, jadi pemindahan habanya sebenarnya bertahan lebih lama.

Mengapa kekonduksian tembaga aluminium yang lebih tinggi tidak selalu menang:

Loyang aluminium mempunyai kekonduksian terma yang lebih tinggi di atas kertas

Tetapi penyahzinan menghasilkan lapisan berliang dan lemah yang menghalang pemindahan haba

Biofouling melekat dengan lebih mudah pada tembaga aluminium

Tiub C70600 yang bersih selalunya mengatasi prestasi tiub loyang aluminium yang terhakis separa

Contoh penukar haba sebenar:

Penukar haba cengkerang dan tiub yang besar mempunyai 2,000 tiub

Ikatan tembaga aluminium berharga 40,000.C70600kos ikatan40,000.C70600kos ikatan52,000.

Loyang aluminium tahan 8 tahun. C70600 tahan 24 tahun.

Kos 24 tahun: C70600=52,000(satu bundle).Aluminiumbrass=52},000(onebundle).Aluminiumbrass=120,000 (tiga bundle).

Retube dengan C70600 jika penukar haba anda mempunyai mana-mana keadaan berikut: air laut suam, aliran yang lebih tinggi, kegagalan yang kerap, atau keperluan hayat yang tinggal lama.

Retube dengan tembaga aluminium hanya jika:

Penukar haba beroperasi dalam air laut yang sejuk (di bawah 40 darjah)

Halaju aliran rendah (di bawah 1.5 m/s)

Penukar haba mempunyai kurang daripada 5-10 tahun hayat yang tinggal

Belanjawan anda sama sekali tidak dapat menampung kos pendahuluan C70600

Retube dengan C70600 jika:

Suhu air laut melebihi 40-50 darjah

Halaju aliran melebihi 1.5-2.0 m/s

Anda pernah mengalami kegagalan penyahzinan sebelum ini

Penukar haba perlu berjalan selama 15-20 tahun lagi

Anda mahu menghentikan retubing setiap 5-8 tahun

Perkara yang anda perlu semak sebelum menaik taraf:

Diameter lubang kepingan tiub (OD yang sama, muat)

Prosedur bergolek (C70600 lebih keras sedikit)

Bahan gasket (serasi)

S1: Manakah yang lebih baik untuk tiub penukar haba, C70600 atau loyang aluminium?

C70600 adalah lebih baik untuk kebanyakan aplikasi penukar haba. Ia menentang air laut yang hangat, mengendalikan halaju yang lebih tinggi, dan tidak menyahzinik.Loyang aluminium berfungsi hanya dalam keadaan sejuk, halaju rendah, bersih. Jika penukar haba anda mengalir dalam air laut suam (melebihi 40-50 darjah ) atau telah gagal sebelum ini, pilih C70600.

S2: Apakah penyahzinan dan adakah ia berlaku dalam tiub penukar haba?

Penyahzinan ialah penyingkiran selektif zink daripada loyang. Ia meninggalkan kuprum yang lemah dan berliang yang bocor. Tiub penukar haba tembaga aluminium mengandungi zink 20-23%, jadi ia terdedah.C70600 mengandungi hampir tiada zink (0.5% maks), jadi ia tidak menyahzinik. Inilah sebab #1 pemilik penukar haba menggantikan loyang aluminium dengan C70600.

S3: Bolehkah saya menggantikan tiub tembaga aluminium dengan C70600 dalam penukar haba sedia ada saya?

Ya, dalam kebanyakan kes. OD adalah sama, jadi lubang kepingan tiub sesuai.Periksa ketebalan dinding (mungkin berbeza sedikit). Laraskan prosedur penggulungan (C70600 lebih kaku). Dapatkan kelulusan kejuruteraan. Ramai pemilik penukar haba telah berjaya melakukannya. Anda tidak perlu mengubah suai helaian tiub.

S4: Aloi manakah yang mengendalikan halaju aliran yang lebih tinggi di dalam tiub penukar haba?

C70600 mengendalikan halaju yang lebih tinggi. Had selamat tembaga aluminium ialah kira-kira 1.5-2.0 m/s. Had selamat C70600 ialah 2.5 m/s.Pada halaju melebihi 2.0 m/s, loyang aluminium kehilangan lapisan pelindungnya. Hakisan terhantuk bermula pada salur masuk tiub. Jika penukar haba anda berjalan pada 2.0-2.5 m/s, anda memerlukan C70600.

S5: Adakah loyang aluminium lebih murah daripada C70600 untuk tiub penukar haba?

Ya, tiub tembaga aluminium biasanya 20-40% lebih murah daripada C70600.Walau bagaimanapun, anda boleh menggantikan tiub tembaga aluminium 2-3 kali sepanjang hayat satu berkas C70600. Simpanan awal hilang dengan cepat. Untuk penukar haba yang beroperasi selama 20 tahun, C70600 biasanya lebih murah secara keseluruhan.

S6: Adakah loyang aluminium menahan biofouling dalam penukar haba serta C70600?

Loyang aluminium membebaskan ion kuprum seperti C70600, tetapi kurang berkesan kerana kandungan kuprumnya yang lebih rendah (76% vs 88%).Dalam perkhidmatan penukar haba, C70600 menentang lampiran teritip dan kerang dengan lebih baik. Untuk penukar haba yang tidak boleh dibersihkan dengan kerap, C70600 ialah pilihan yang lebih baik.

S7: Bolehkah loyang aluminium digunakan dalam penukar haba air laut yang hangat?

Tidak disyorkan. Air laut yang hangat (melebihi 50 darjah ) mempercepatkan penyahzinan dalam loyang aluminium.C70600 berprestasi baik sehingga 60 darjah . Jika penukar haba anda melihat air laut yang hangat (lokasi tropika, pelepasan loji janakuasa, sistem peredaran semula), C70600 ialah pilihan yang lebih selamat.

S8: Bahan manakah yang lebih mudah untuk digulung ke dalam kepingan tiub penukar haba?

Kedua-duanya boleh digulung. Loyang aluminium sedikit lebih lembut, jadi ia mengembang dengan lebih mudah.C70600 agak keras tetapi masih mudah untuk digulung dalam suhu anil. Kebanyakan alat penggelek kepingan tiub berfungsi untuk kedua-duanya. Laraskan tork guling anda lebih tinggi sedikit untuk C70600.

S9: Adakah loyang aluminium memerlukan perencat seperti arsenik untuk perkhidmatan penukar haba?

Ya, loyang aluminium untuk penukar haba air laut biasanya dibuat dengan 0.02-0.10% arsenik. Arsenik menghalang penyahzinan.Tanpa arsenik, loyang aluminium gagal dengan cepat. C70600 tidak memerlukan sebarang perencat. Aloi sememangnya tahan terhadap penyahzinan.

S10: Aloi manakah yang mempunyai kekonduksian terma yang lebih baik untuk penukar haba?

Loyang aluminium mempunyai kekonduksian terma yang lebih tinggi pada kertas (kira-kira 100 W/m·K vs 45 W/m·K untuk C70600).Walau bagaimanapun, penyahzinan mencipta lapisan berliang yang menghalang pemindahan haba. Biofouling melekat dengan lebih mudah pada tembaga aluminium. Tiub C70600 yang bersih selalunya mengatasi prestasi tiub loyang aluminium yang terhakis separa dalam perkhidmatan sebenar.

S11: Adakah loyang aluminium masih tersedia untuk pesanan tiub penukar haba?

Ya, tetapi kilang menghasilkan kurang daripada yang mereka lakukan 30 tahun lalu.Kebanyakan pengeluaran telah beralih kepada C70600. Masa memimpin mungkin lebih lama. Harga mungkin kurang kompetitif. Untuk kebanyakan saiz tiub penukar haba, C70600 kini lebih mudah diperoleh dan kadangkala harganya serupa.

S12: Perlukah saya menaik taraf daripada loyang aluminium kepada C70600 apabila memasang semula penukar haba saya?

Ya, dalam kebanyakan kes. Kira kos kitaran hayat. Faktor dalam kos tiub, buruh, dan kehilangan pengeluaran semasa penutupan.Bagi kebanyakan pemilik penukar haba, C70600 membayar sendiri selepas satu atau dua kitaran penggantian. Jika penukar haba anda gagal setiap 5-8 tahun, menaik taraf kepada C70600 akan menjimatkan wang dan masa henti anda.

Pertama, kimia. Kami meletakkan sampel dalam spektrometer kami (ASTM E1473). Nikel mestilah antara 9% dan 11%. Besi antara 1% dan 1.8%. Jika ia dimatikan, keseluruhan leburan ditolak. Tiada hujah.

Kemudian mekanikal. Satu tiub setiap haba akan ditarik sehingga ia pecah (ASTM E8). Mesti mencecah 310 MPa. Kami juga meratakan cincin. Picit ke dinding tiga kali ganda. Jika ia retak, tolak. Nyalakan sampel dengan kon 30 darjah. Jika berpecah, tolak.

Kemudian arus pusar. Ini adalah 100% tiub. Siasatan melalui setiap tiub tunggal (ASTM E243). Sebarang isyarat di atas garisan, tiub keluar. Tiada tampalan. Tiada "cukup baik".

Anda mendapat Laporan Ujian Kilang dengan setiap pesanan. Nombor haba pada setiap tiub. Jika anda mahu SGS atau BV menonton, kami boleh menyediakannya.

Setiap tiub mendapat penutup plastik pada kedua-dua hujungnya. Mengekalkan kotoran dan air keluar. Di antara lapisan, kami meletakkan kertas VCI. Menghentikan karat daripada pemeluwapan semasa menaiki bot yang jauh.

Setiap berkas akan dibalut susut. Itu mengelak kelembapan. Kemudian tali keluli, empat hingga enam setiap berkas. Untuk tiub kecil atau panjang potong, kami menggunakan kes kayu. Untuk tiub standard 6m, tali keluli pada palet kayu.

Labelnya kalis air. Ia menunjukkan gred (C70600 / 90/10), saiz (OD x BWG), nombor haba, kuantiti dan panjang.

Sebelum bekas ditutup, kami mengambil gambar dan merakam senarai pembungkusan di dalam pintu. Kami menghantar foto kepada anda.

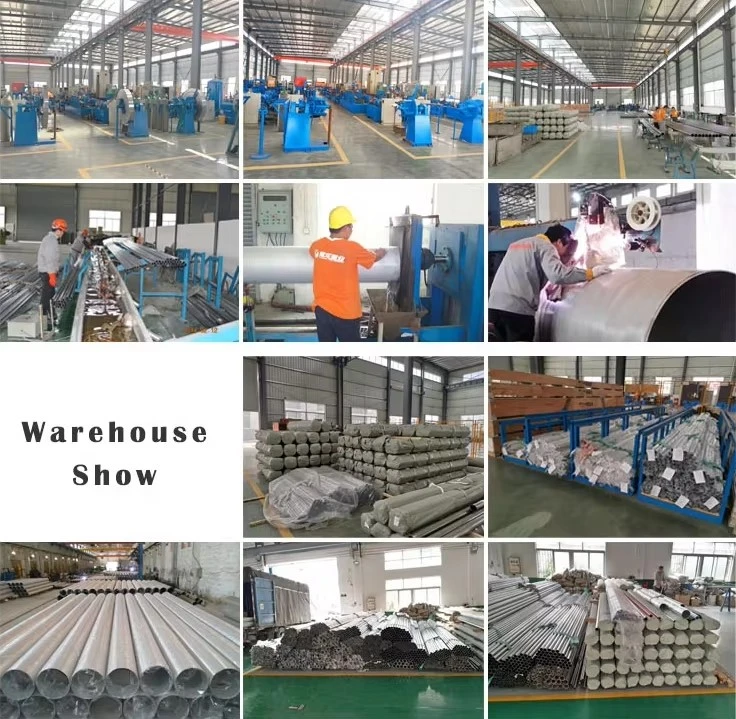

Tiga relau lebur, 5 tan setiap satu. Kuprum, nikel, besi masuk. Aloi cecair keluar.

Dua garis tuangan menuangkan cecair itu ke dalam bilet pepejal. 80mm hingga 220mm merentas.

Dua penekan penyemperitan (2500T dan 3500T) menebuk lubang melalui bilet. Sekarang ia adalah cangkerang berongga.

Empat kilang pilger roll shell ke bawah. Diameter lebih kecil, permukaan lebih licin.

Lapan bangku lukisan menarik tiub melalui die. Ini mendapat OD tepat dan ketebalan dinding yang anda minta.

Empat relau penyepuhlindapan memanaskan tiub hingga 600 darjah . Itu melembutkannya supaya anda boleh membengkokkannya dan menggulungnya ke dalam kepingan tiub.

Tiga garisan meluruskan dan memotong membuat tiub lurus dan memotongnya mengikut panjang anda.

Dua mesin arus pusar memeriksa setiap tiub sebelum membungkus.
