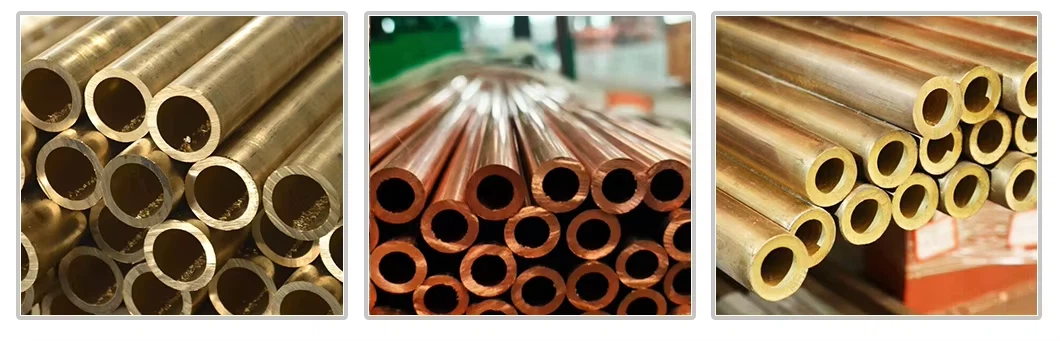

C68700 Aluminium Brass Tiub dalam Kejuruteraan Marin dan Luar Pesisir

ASTM B111 C68700 tiub tembaga aluminiumdigunakan dalam lebih 2,000 kapal dan 150 platform luar pesisir di seluruh dunia.Paip air laut, lengan aci kipas dan sistem air api adalah tiga aplikasi teratas. Kadar penyahzinan di bawah 0.025 mm/tahun dan had hakisan 5.2 m/s menjadikan C68700 pilihan standard untuk jurutera marin.

Permohonan marin:Talian penyejukan air laut enjin utama. Diameter paip dari 50 mm hingga 300 mm. Suhu air 25-45 darjah . Halaju aliran 2.5-4.0 m/s.

Mengapa C68700 dinyatakan:

Kadar penyahzinan<0.025 mm/year – no pinhole leaks after 10+ years

Had hakisan 5.2 m/s – selamat untuk semua kelajuan kapal biasa

Rintangan biofouling – ion kuprum menghalang pertumbuhan teritip di dalam paip

Penjimatan berat – ketumpatan 8.2 g/cm³ vs 7.9 untuk keluli (tetapi C68700 menggantikan CuNi, bukan keluli)

Data medan GNEE – pembawa pukal, 5 tahun:

Perbandingan dengan aloi lain pada kapal:

Permohonan marin:Lengan aci kipas. Aci melepasi tiub stern. Air laut melincirkan galas. Lengan melihat putaran berterusan dan pendedahan air laut.

Keadaan operasi:Putaran aci 80-120 RPM, halaju air laut 3-5 m/s pada permukaan lengan, suhu 15-35 darjah .

Kelebihan C68700 untuk lengan:

Kekerasan yang tinggi– Berusia C68700 mencapai 180 HB, tahan haus

Rintangan peronggaan– Kadar kerugian<0.1 mg/h (tested per ASTM G32)

Keserasian galas yang dilincirkan air laut– Berfungsi dengan galas gangsa

Spesifikasi GNEE untuk lengan aci kipas:

Aloi: ASTM B111 C68700, berumur pada 300 darjah selama 2 jam

Ketebalan dinding: 8-15 mm (lebih tebal daripada tiub pemeluwap)

Diameter luar: 150-400 mm

Permukaan: Digilap hingga 0.8 mikron Ra

Panjang: 1,000-3,000 mm (dimesin hingga diameter aci)

Kajian kes – kapal tangki kimia, 8 tahun:Lengan asal adalah tembaga standard. Diganti setiap 3 tahun kerana penyahzinan. Bertukar kepada lengan tua GNEE C68700. Selepas 8 tahun: kedalaman haus 0.3 mm, tiada penyahzinan, masih dalam perkhidmatan. Jangka hayat 15+ tahun.

Permohonan luar pesisir:Pemeluwap pada platform gas. Air laut sekali-melalui penyejukan. Ikatan tiub 2,000-10,000 tiub seunit.

Cabaran unik di luar pesisir:

Akses terhad untuk penyelenggaraan – kritikal kebolehpercayaan

Pencemaran sulfida daripada air yang dihasilkan – mempercepatkan kakisan

Getaran tinggi daripada gerakan platform – rintangan keletihan diperlukan

Mengapa C68700 berfungsi di luar pesisir:

Spesifikasi luar pesisir GNEE:Nano-C68700, ketebalan dinding 2.5 mm (bukan 2.0 mm), tahan lama untuk kekerasan tambahan. Sijil kilang mesti termasuk ujian ASTM G48 dengan sulfida-tambahan air laut.

Projek sebenar - platform Laut Utara, 10 tahun:GNEE membekalkan 8,500 tiub pada 2014. Pemeriksaan pada 10 tahun: penyahzinan purata 0.22 mm, lubang terdalam 0.35 mm. Dinding asal 2.5 mm. Baki 2.15 mm. Platform merancang untuk menjalankan 10 tahun lagi tanpa retubing.

Permohonan marin:Penyejuk minyak pelincir, penyejuk air tawar dan penyejuk udara cas. Air laut di bahagian tiub. Minyak atau air tawar di bahagian kulit.

Faedah C68700 dalam penukar haba:

Kekonduksian terma 105 W/m·K– memindahkan haba dengan cekap

Permukaan dalam yang licin– tahan kekotoran, mengekalkan pemindahan haba

Tiada masalah galvanikdengan kepingan tiub biasa (loyang tentera laut, gangsa aluminium)

Data reka bentuk untuk penukar haba marin:

nota GNEE:Untuk penyejuk minyak yang suhu salur keluar air laut melebihi 60 darjah , gunakan nano-dirawat C68700. Untuk suhu melebihi 80 darjah , tukar kepada C70600.

Permohonan marin:Sesalur gelang air api dan pengesanan haba talian balast (dimana dipanaskan untuk mengelakkan pembekuan).

Keperluan utama:Tempoh terbiar yang panjang. Sistem air api mungkin tidak digunakan selama bertahun-tahun. Kemudian mesti bekerja segera.

C68700 untuk perkhidmatan terputus-putus:

Keadaan air laut bertakung – biasanya bermasalah

Penyelesaian:Nano{0}}dirawat C68700menahan pitting semasa tempoh terbiar

Alternatif: Tentukan permukaan dalaman yang digilap – mengurangkan bakteria dan biofouling

Cadangan GNEE untuk air api:Gunakan nano-C68700 dengan dinding minimum 2.5 mm. Sistem siram dengan air tawar setiap 6 bulan jika boleh. Untuk talian balast, standard C68700 boleh diterima kerana air balast kerap berubah.

Kajian kes – pembawa LNG, sistem air api:Jadual asal 40 paip keluli karbon gagal selepas 5 tahun (kakisan dalaman). Digantikan dengan GNEE C68700 jadual 10 (dinding lebih nipis, penilaian tekanan yang sama). Penjimatan berat: 2.8 tan. Selepas 7 tahun: tiada kakisan, tiada kebocoran.

Permohonan marin:Bolt, nat, batang injap dan komponen penapis dalam perkhidmatan air laut.

C68700 vs aloi marin lain untuk perkakasan:

Borang bekalan GNEE untuk perkakasan marin:Bar bulat (diameter 10-100 mm), bar hex (untuk kacang), dan penempaan tersuai. Tidak terhad kepada tiub – GNEE boleh membekalkan C68700 dalam sebarang bentuk untuk pembeli marin.

Berdasarkan maklum balas GNEE daripada 50+ limbungan:

GNEE menyediakan panduan fabrikasi percumadengan setiap pesanan tiub C68700. Termasuk kelajuan alat yang disyorkan, pelincir dan kriteria pemeriksaan.

C68700 tiub tembaga aluminium dari GNEE memenuhi piawaian marin ini:

Dokumentasi marin GNEE disediakan:

Sijil kilang masyarakat kelas (dicap ABS/DNV/LR)

EN 10204 3.2 sijil (pihak-ketiga disahkan)

Kebolehkesanan daripada nombor haba ke tiub akhir

Rekod ujian tekanan (100% tiub)

S1: Adakah ASTM B111 C68700 diluluskan oleh ABS untuk paip air laut?
A: Ya – tiub GNEE C68700 diluluskan ABS di bawah Bahagian 2, Bab 1 Peraturan ABS.
GNEE mengekalkan kelulusan ABS untuk semua saiz stok. Nombor sijil kelulusan tersedia atas permintaan. Untuk saiz tersuai, kelulusan ABS mengambil masa 2-3 minggu. Kelulusan DNV, LR, BV, NK dan KR juga tersedia.

S2: Berapa lama C68700 bertahan dalam sistem penyejukan air laut kapal?
A: 15-20 tahun untuk sistem yang direka dengan betul dengan ketebalan dinding 2.0-2.5 mm.
GNEE menjejaki 27 kapal menggunakan tiub C68700. Purata hayat sebelum penggantian tiub pertama: 17 tahun. Dalam air laut bersih (lautan terbuka), 20+ tahun adalah tipikal. Di pelabuhan yang tercemar (Singapura, Rotterdam, Shanghai), kurangkan kepada 12-15 tahun atau nyatakan dirawat nano.

S3: Apakah perbezaan antara C68700 dan loyang tentera laut (C46400) untuk aci kipas?
A: C68700 mempunyai rintangan penyahzinan yang lebih baik – 0.025 mm/tahun berbanding 0.15-0.25 mm/tahun untuk C46400.
Loyang tentera laut (C46400) mengandungi 1% timah untuk mengurangkan penyahzinan, tetapi ia masih gagal dalam 5-8 tahun dalam air laut suam. C68700 dengan rawatan penuaan berlangsung selama 15+ tahun. Untuk aci kritikal, GNEE mengesyorkan C68700 atau C70600 yang berumur. Perbezaan kos: C68700 adalah 15% lebih daripada C46400 tetapi bertahan dua kali lebih lama.

S4: Bolehkah C68700 digunakan untuk penapis dan penapis air laut?
A: Ya – GNEE membekalkan tiub berlubang C68700 dan bakul penapis yang dibuat.
Specify O60 temper for formed components (easier to fabricate). For high-flow strainers (>4 m/s), gunakan perangai tua untuk rintangan hakisan. GNEE boleh laser-menebuk tiub dengan diameter lubang 1-10 mm. Tempahan minimum untuk berlubang: 200 kg.

S5: Bagaimanakah GNEE menghalang kakisan galvanik apabila C68700 bersambung ke badan keluli?
A: Pasang kesatuan dielektrik atau gasket getah pada semua sambungan antara C68700 dan keluli.
C68700 adalah katodik kepada keluli. Tanpa pengasingan, keluli terhakis berhampiran sambungan. Gunakan gasket getah setebal 5 mm (EPDM atau neoprena) dengan pencuci belakang keluli tahan karat. Untuk pemasangan sedia ada tanpa pengasingan, tambah anod korban zink setiap 10 meter.

S6: Apakah masa utama biasa untuk tiub GNEE C68700 untuk projek limbungan kapal?
A: 14-21 hari untuk saiz stok ke limbungan utama Asia (Korea Selatan, China, Jepun, Vietnam).
Saiz stok (OD 12-50 mm, dinding 2-5 mm, panjang 6,000 mm): 7 hari pengeluaran + 7-14 hari penghantaran. Saiz tersuai: 20 hari pengeluaran + penghantaran. Rawatan nano menambah 5 hari. GNEE mempunyai gudang Singapura untuk penghantaran marin segera (3-5 hari).

S7: Adakah C68700 memerlukan sebarang salutan atau lukisan untuk kegunaan marin?
A: Tidak – filem aluminium oksida adalah-melindungi diri. Jangan cat bahagian dalam tiub.
Mengecat menyekat pembentukan filem oksida semula jadi dan memerangkap kelembapan, menyebabkan kakisan celah. Untuk permukaan luar yang terdedah kepada semburan garam (bukan air laut), pengecatan adalah pilihan tetapi tidak diperlukan. Jangan sekali-kali mengecat hujung tiub yang akan dikembangkan menjadi kepingan tiub.

S8: Apakah perbezaan kos antara C68700 dan C70600 untuk sistem air laut kapal biasa?
A: C68700 menjimatkan 35-45% pada kos bahan untuk dimensi tiub yang sama.
Contoh: 25mm OD x 2.0mm dinding x 6,000mm panjang. C68700 dari GNEE: $18-22 setiap meter. C70600: $30-38 semeter. Untuk sistem 2,000 meter (kapal sederhana biasa), penjimatan=$24,000-32,000. Limbungan kapal semakin menentukan C68700 berbanding C70600 untuk pengurangan kos.

Setiap kelompok bahan C68700 menjalani proses pemeriksaan berbilang{1}}langkah yang ketat. Menggunakan spektrometri pelepasan optik (OES), kami mengesahkan komposisi kimia - terutamanya aluminium kritikal (2.0–3.0%) dan kandungan arsenik - untuk menjamin rintangan kakisan penyahzinan. Ujian tegangan dan pemeriksaan kekerasan Rockwell mengesahkan sifat mekanikal, manakala ujian hidrostatik dan ultrasonik memastikan-integriti bebas kebocoran untuk aplikasi penukar haba atau tiub pemeluwap. Kami juga menyediakan laporan kebolehkesanan penuh, termasuk analisis dimensi, kekasaran permukaan dan saiz butiran. Semua ujian dilakukan dalam makmal bertauliah ISO 17025-kami, memastikan pematuhan dengan standard ASTM B111, ASME SB111 atau khusus pelanggan.

Selepas lulus pemeriksaan, semua tiub dibungkus mengikut piawaian eksport dan -keperluan khusus pelanggan. Proses pembungkusan didokumenkan di bawah untuk memastikan kebolehkesanan dan kerosakan-penghantaran percuma.

Langkah pembungkusan ditunjukkan dalam video & imej:
1. Pembersihan & pengeringan tiub
2. Penutup hujung plastik pada kedua-dua hujungnya
3. Pembalut kertas anti karat-VCI
4. Ikatan ikatan dengan filem penghalang lembapan
5. Kes kayu papan lapis (mematuhi ISPM-15) dengan pelapik buih
6. Pelabelan dengan gred ASTM, nombor lot dan setem pemeriksaan

Kilang kami dilengkapi dengan mesin tuangan berterusan mendatar termaju, penekan penyemperitan tugas berat-(sehingga 3,500 tan) dan garis lukisan sejuk{3}}ketepatan tinggi yang ditentukur khusus untuk loyang aluminium C68700. Untuk memastikan keseragaman struktur mikro dan permukaan bebas-kecacatan, kami juga menggunakan sistem ujian arus pusaran dalam talian dan unit pemotongan & chamfering automatik. Keseluruhan proses pengeluaran dikawal melalui sistem SCADA pusat, membolehkan-pemantauan masa sebenar bagi parameter seperti suhu, kelajuan dan pelinciran - menjamin sifat mekanikal yang konsisten dan ketepatan dimensi untuk setiap tiub atau rod C68700.
